Lineární osa- vysoká rychlost a rychlá odezva

Řada vysoce výkonných lineárních os s řadou možností pohonu, vedení a profilů.

Díky našemu rozsáhlému sortimentu můžeme nabídnout lineární osy pro potřeby všeho druhu, od nízkého až po vysokého zatížení, od specializovaných aplikací v čistých prostorech až po zóny ATEX.

Přesné jednoosé lineární jednotky nabízejí jedinečnou flexibilitu díky své modulární konstrukci z nejkvalitnějších profilů, vedení, pohonů a stavebních prvků příslušenství.

Každou lineární osu lze individuálně konfigurovat a upravovat, a kromě našich standardních jednotek nabízíme také komponenty z nerezové oceli a zesílené komponenty vhodné pro aplikace v prostředí s nebezpečím výbuchu (ATEX), v potravinářství a v čistých prostorách. Nabízíme také širokou škálu příslušenství, jako jsou motory, pohony, spojovací hřídele, spínače, převodové redukce, bezpečnostní brzdy, kabelové řetězy a další, které nám umožňují přizpůsobit naše lineární osy vašim individuálním potřebám.

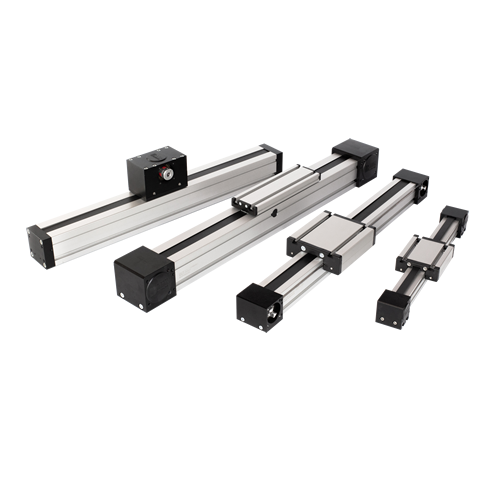

Lineární osa s pohonem zubovým řemenem

Lineární osy s pohonem zubovým řemenem lze nalézt v každém průmyslovém odvětví a v různých aplikacích. Bez ohledu potřebu četnosti a rozsahu manipulace s obrobky jsou lineární jednotky s řemenovým pohonem ideální pro rychlou manipulaci a polohování. Lineární osa je poháněna ocelí vyztuženým ozubeným řemenem, který přesouvá lehká nebo těžká břemena z bodu A do bodu B v požadovaném čase cyklu. Vyznačují se vysokou rychlostí a dosahují působivých výsledků i na dlouhé vzdálenosti. Polohování břemene se provádí pomocí válečkového vedení nebo kolejnicového vedení v závislosti na produktové řadě a požadavcích aplikace.

Vysoká rychlost a opakovatelnost

Rychlé zrychlení (až 30 m/s2) s rychlostí až 10 m/s. Opakovatelnost +/-0,1 mm.

Vhodné pro jakékoliv prostředí

Určeno k použití v zónách ATEX, čistých prostorách a podtlakových aplikacích.

Dlouhá životnost

Technologie pohonu a ložiskové mechanismy umožňují dlouhou životnost cyklů.

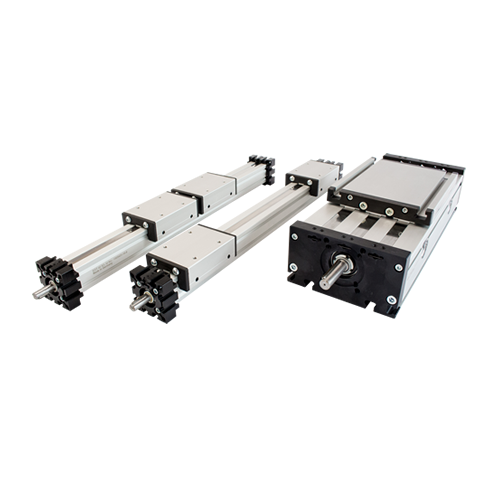

Lineární osa s vřetenovým pohonem

Lineární osy s vřetenovým pohonem mohou generovat vysoké posuvové síly a nabízejí mimořádně přesné polohování a opakovatelnost – díky tomu jsou oblíbeným standardem v aplikacích zpracování, dávkování a polohování. Naše vřetenové pohony se vyznačují vynikající přesností, která je zaručena i v náročných provozních podmínkách a při dlouhých provozních dobách. Systémy jsou poháněny buď vřetenem s trapézovým závitem, nebo vřetenem s kuličkovým šroubem. Pro polohování břemene si můžete vybrat mezi posuvným vedením, válečkovým vedením nebo kolejnicovým vedením.

Vysoká přesnost polohování

Pohony s kuličkovým šroubem jsou vhodné zejména pro aplikace se zvýšenými požadavky na přesnost. U pohonů s kuličkovým šroubem se dosahuje přesnost +/- 0,025 mm.

Vysoké síly posuvu

Pohony s trapézovým závitem jsou vhodné pro přenos velkých osových sil.

Bezpečnost provozu

Možnost samosvorného uzamčení s trapézovými šroubovými pohony.

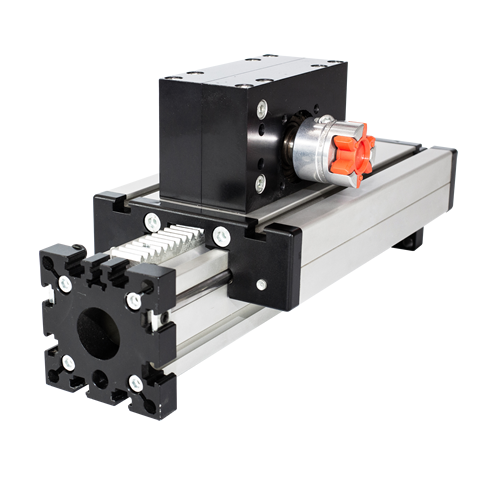

Lineární osa s hřebenovým a pastorkovým pohonem

Lineární osy s hřebenovými a pastorkovými pohony jsou ideální pro aplikace, kde je třeba přemisťovat extrémně těžká břemena na dlouhé vzdálenosti. I pro těžká břemena poskytují nejpřesnější přesnost polohování. Tato konstrukce navíc umožňuje, aby na lineární jednotce bylo nezávisle na sobě ovládáno několik pojezdů. Systémy s hřebenovým a pastorkovým pohonem jsou ideální pro zvedání těžkých břemen a pro použití v systémech s kartézskými souřadnicemi. Polohování břemene se provádí s použitím válečkového vedení nebo kolejnicového vedení v závislosti na produktové řadě a požadavcích aplikace.

Dlouhá životnost

Hřebenové převody zaručují velmi dlouhou životnost

Prodloužené zdvihy

Lze spojit libovolný počet hřebenových segmentů, což umožňuje prodloužení pojezdu.

Více vozíků

Více vozíků, z nichž každý je poháněn motorem, se může v případě potřeby pohybovat nezávisle na sobě.

Technické specifikace a možnosti

Náš Lineární osy nabízejí řadu funkcí a výhod, které splňují všechny vaše aplikační potřeby.

Jsou k dispozici s širokou škálou možností, které zajišťují kompatibilitu s vašimi specifickými požadavky, a lze je plně přizpůsobit přesným specifikacím zákazníka. Tato řada se vyznačuje vnitřním i vnějším vedením a kompaktní konstrukcí s lištou odolnou proti vlivům prostředí pro větší ochranu a trvanlivost. Dlouhodobá odolnost náročným provozním podmínkám je zde zaručena z výroby, což je doloženo příslušnou certifikací.

Rozměr 30–200 mm
Zdvih až 60 m
Zatížení max. 1 000 kg a více v kombinaci
Max. rychlost 14 m/s
Zrychlení max. 100 m/s²
Provozní teplota -40 °C až 60 °C
Opakovatelnost 0,02–0,1 mm

Lineární osa- vysoká rychlost a rychlá odezva

Přesné jednoosé lineární jednotky nabízejí jedinečnou flexibilitu díky své modulární konstrukci z nejkvalitnějších profilů, vedení, pohonů a stavebních prvků příslušenství.

Technické specifikace a možnosti

Získejte nekonečný elektrický pohon. Stáhněte si naši studii.

Víceosé systémy jsou stále oblíbenější, výběr správné specifikace však může představovat určitou výzvu. Zde se můžete dozvědět, jak může přístup společnosti ke specifikacím, který je agnostický vůči možným řešením, vylepšit vaše víceosé konstrukce.
