Was versteht man unter Pneumatik?

Was versteht man unter Pneumatik?

Der Begriff Pneumatik leitet sich ursprünglich aus dem aus dem griechischen Wort „pneuma“ , übersetzt „Hauch“, „Wind“, „Luft“, „Atem“). In der heutigen Technik steht Pneumatik für die technische Nutzung von Druckluft (komprimierte Luft), um mechanische Arbeit zu verrichten, Komponenten zu steuern und Signale zu übertragen.

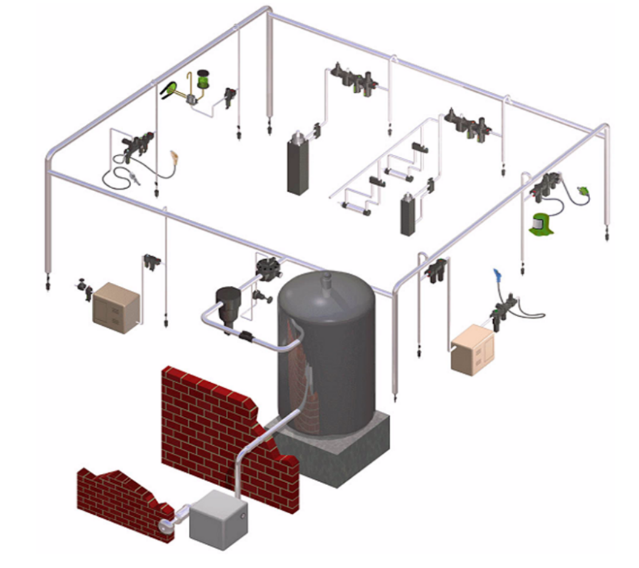

Aufbau einer pneumatische Anlage (Druckluftanlage)

Im Groben ist eine Druckluftanlage wie folgt aufgebaut

• Drucklufterzeugung Umgebungsluft wird mittels elektrisch angetriebener Kompressoren angesaugt und auf ein höheres Druckniveau komprimiert. Es wird elektrische Energie in Form von Druckluftgewandelt

• Druckluftspeicherung Der Drucklufterzeugung nachgeschaltete große Behälter zum Speichern und Puffern von Druckluft

• Druckluftaufbereitung Reinigen, Regeln und - bei Bedarf - Schmieren der Druckluft als eines der entscheidenden Kriterien für eine effiziente Druckluftanlage. Bauteile wie Trockner, Filter, Regler, Filterregler, Öler, etc.). * Zentrale Druckluftaufbereitung In unmittelbarer Umgebung zur Drucklufterzeugung * Dezentrale Druckluftaufbereitung In unmittelbarer Nähe und in direkter Abstimmung zu den Verbrauchern

• Druckluftverteilung /Druckluftnetz/Verbindungen Leitung der Druckluft über ein zentrales Rohrleitungsnetz (unterschiedliche Topologien) und Schläuche zum Verbraucher. Verbindung von Leitungen und Anbindung der Verbraucher mittels Druckluftverschraubungen (Schnellsteckverschraubungen, Klemmringverschraubungen, Kupplungen, Gewindeverschraubungen etc.)

• Druckluftsteuerung Pneumatikventile steuern in einem Druckluftsystem den Durchfluss vom Rohrleitungsnetz über Schaltungen bis zum Verbraucher. Druckluftventile gibt es in verschiedenen Bauarten, Bauformen und Funktionen

• Sensorik Zur Messung wichtiger Zustandsgrößen (Druck, Durchfluss, Temperatur) und Positionsabfragen

• Endverbraucher Pneumatikzylinder unterschiedlicher Bauart wandeln die Druckluftenergie in eine mechanische Bewegung (lineare Bewegung oder Drehbewegung) und erzeugen eine in Bewegungsrichtung wirkende Kraft. Weiterhin dient Druckluft zum Erzeugen von Vakuum, als Transportmedium, Prozessluft und vieles andere.

Anwendungen der Pneumatik

Pneumatik findet man heute in fast jeder industriellen Anwendung unterschiedlichster Branchen und Bereichen. Zum Beispiel in der Industrieautomatisierung, in Material-Transportsystemen, in der Verpackungsindustrie, in verfahrenstechnischen Maschinen und Anlagen, allgemeinen Pick und Place-Anwendungen, Antrieb und Transport, Fördertechnik, Robotik, in der Medizintechnik, in Nutz- und Schienenfahrzeugen, Druck- und Papiertechnik, Medizintechnik und vielen anderen. Informationen zum Aufbau und Funktionen pneumatischer Komponenten finden Sie in unserem Blog
