La tecnología de colectores transforma la ingeniería ferroviaria moderna
La tecnología de colectores transforma la ingeniería ferroviaria moderna
He aquí un problema conocido en la ingeniería ferroviaria: tiene que diseñar un sistema de control neumático que funcione a la perfección durante décadas, soporte vibraciones constantes y aguante temperaturas extremas, todo ello en un espacio reducido.
Sin olvidarse de que el sistema debe tener acceso para el mantenimiento, porque alguien va a necesitar revisar estos componentes en algún momento.
Aquí es donde entran en juego los colectores neumáticos. En lugar de lidiar con docenas de componentes separados, cada uno con sus propios puntos de montaje, conexiones y posibles puntos de fallo, los colectores le permiten consolidar todo en un paquete diseñado con precisión.
En este artículo, veremos el papel clave que juegan los distribuidores en el diseño de sistemas ferroviarios, destacando importantes factores de fabricación y compartiendo soluciones probadas que ya marcan la diferencia en las operaciones ferroviarias actuales.
Definición de los distribuidores neumáticos y su papel en la ingeniería ferroviaria
Los colectores neumáticos son dispositivos aparentemente sencillos: bloques estructurados o carcasas que dirigen los flujos de fluidos a través de múltiples canales que se entrecruzan. Sin embargo, la ingeniería que interviene en su diseño y fabricación es más precisa de lo que la mayoría podría imaginar.
El proceso clave es la perforación transversal de precisión, con orificios colocados con precisión que se entrecruzan dentro del bloque distribuidor para formar una compleja red de vías internas. Estos canales dirigen los flujos de fluidos eliminando la necesidad de conexiones externas.
Ejecutar el proceso de perforación transversal con absoluta precisión es vital. Cualquier resto o rebaba podría acabar dañando los sensibles mecanismos de las válvulas, afectando a todo el sistema.
El éxito en la fabricación de colectores se basa en un profundo conocimiento del mecanizado de precisión, la integración de componentes y los requisitos específicos de la industria ferroviaria, un conocimiento que hemos desarrollado durante más de 70 años de experiencia en el control de fluidos y movimientos.
El papel de los colectores en el ferrocarril moderno
Desde los sistemas de frenado y los controles del morro hasta los mecanismos de arenado, los colectores son el pegamento que mantiene unidos muchos de los circuitos neumáticos responsables del funcionamiento seguro y fiable de un tren.
Al consolidar y simplificar las funciones críticas en un único paquete de ingeniería, los colectores ofrecen una serie de ventajas que favorecen el diseño del sistema ferroviario. Entre ellas se incluyen:
Mejora de la fiabilidad
Los fallos del sistema neumático ferroviario pueden tener graves consecuencias, desde interrupciones del servicio hasta problemas de seguridad. Las fugas son el principal culpable y cada componente individual supone un posible punto de fallo.
Los colectores cambian la ecuación al reducir las posibles fuentes de fugas. La consolidación de válvulas, sensores y otras piezas en un único conjunto integrado minimiza el número de conexiones que podrían fallar. Cuando surgen problemas, el diseño sistemático y modular facilita la resolución de problemas.
Esto se traduce en una mayor fiabilidad en los sistemas ferroviarios de misión crítica, reduciendo los tiempos de inactividad imprevistos y los costes de mantenimiento. Menos fugas, reparaciones más rápidas: todos ganan en eficacia operativa y seguridad de los pasajeros.
Instalación simplificada
Piense en la instalación de sistemas neumáticos ferroviarios tradicionales: hay numerosos componentes, puntos de montaje y conexiones que gestionar. Los colectores transforman todo este proceso, ya que llegan como paquetes prediseñados plug-and-play que se integran a la perfección en los sistemas ferroviarios.
Reducir el número de conexiones supone una diferencia drástica en el tiempo de instalación.
Hay menos piezas que manipular, por lo que los técnicos pueden trabajar más rápido y cometer menos errores.
A partir de ahí, los beneficios se suceden en cascada: documentación de mantenimiento más sencilla, menor inventario de piezas de repuesto y operaciones más ágiles en general. Esto se aplica tanto a los trenes nuevos como al mantenimiento o las mejoras de los que ya están en servicio, maximizando el rendimiento de la inversión.
Huella compacta
Cada centímetro cúbico cuenta en los espacios reducidos de los bajos de un tren o en las cavidades del techo.
Las voluminosas válvulas individuales, reguladores y otros componentes neumáticos acaban rápidamente con el espacio disponible.
Los colectores permiten una disposición mucho más densa de los componentes al consolidar múltiples funciones en un único conjunto de ingeniería. Su diseño, que ahorra espacio, ofrece una mayor flexibilidad a la hora de colocar los sistemas críticos, abriendo nuevas posibilidades para optimizar la arquitectura técnica general.
Existen aquí numerosos beneficios relacionados. Por ejemplo, reposicionar los componentes para mejorar la accesibilidad o encontrar espacio para sistemas de reserva redundantes.
Ahorro en los costes del ciclo de vida
Los colectores permiten ahorrar costes en todo el ciclo de vida del proyecto, desde la adquisición inicial hasta el mantenimiento continuo.
Trabajar con un único proveedor de colectores y componentes preintegrados elimina la complejidad de la cadena de suministro. Si combina esto con una instalación más rápida, una menor necesidad de mano de obra y diseños modulares estandarizados que minimizan el inventario de piezas de repuesto: el ahorro se genera rápidamente.
Los beneficios económicos se extienden aún más gracias a la mejora de la fiabilidad y la eficiencia del espacio. Un menor tiempo de inactividad por mantenimiento y un uso más eficaz del valioso espacio del tren de rodaje suponen un coste total de propiedad significativamente menor para los sistemas ferroviarios.
Comprender los diferentes tipos de colectores
El diseño de los colectores dista mucho de ser universal. Los distintos sistemas tienen requisitos diferentes, desde una máxima flexibilidad modular hasta unas propiedades específicas de los materiales para entornos difíciles.
He aquí algunos de los ejemplos de colectores que fabricamos y construimos:
Colectores mecanizados sólidos
Los colectores mecanizados sólidos contienen una red de canales perforados con precisión que atraviesan un bloque de metal o plástico de alto rendimiento: aluminio, acero inoxidable, latón o acetal.
La perforación tiene que ser excepcionalmente precisa porque cualquier rebaba en las intersecciones de los canales podría interferir con el flujo o dañar los componentes. Comprendemos la importancia de la perforación transversal para crear interiores de colectores limpios y lisos que maximicen el caudal.
Puede especificar diferentes tipos de conexión en su diseño, desde NPT hasta puertos de rosca recta.
Colectores impresos en 3D
El uso de tecnologías avanzadas de impresión en 3D de metales y polímeros permite crear formas intrincadas y trayectorias de flujo optimizadas que antes eran difíciles o imposibles de conseguir. Además, este enfoque aborda retos como la obsolescencia y los largos plazos de entrega, ofreciendo soluciones más rápidas y adaptables para satisfacer las necesidades cambiantes.
Colectores personalizados
Los colectores personalizados se construyen sobre bases sólidas mecanizadas o impresas en 3D, integrando directamente sus válvulas, reguladores y otros componentes de control en el bloque del colector.
Ejemplos reales de colectores en acción
La tecnología de colectores ofrece una plataforma versátil que puede personalizarse para una amplia gama de retos de los sistemas ferroviarios.
Tanto si se utilizan en controles de frenado críticos, el sensible accionamiento del morro o mecanismos esenciales de arenado, los colectores pueden diseñarse con los componentes, materiales y configuración adecuados para ofrecer soluciones fiables y eficientes en términos de espacio.
Veamos tres ejemplos que muestran cómo ayudan nuestras soluciones de colectores a resolver retos reales de ingeniería:

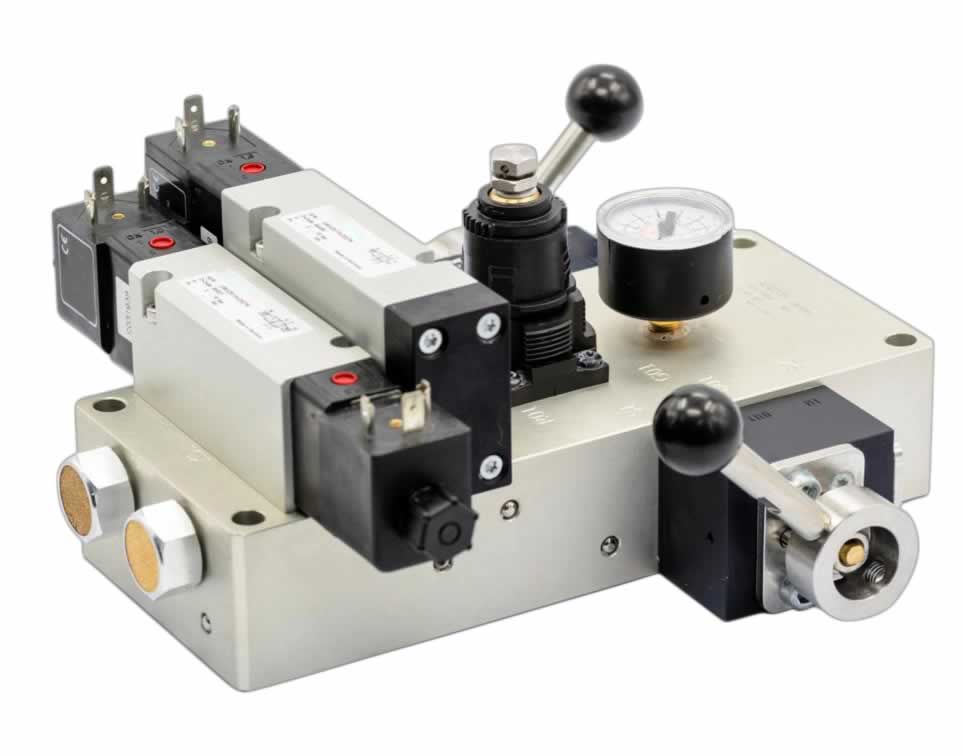

Colector del morro
El control del morro presenta un reto perenne: lograr una fiabilidad absoluta en un espacio increíblemente reducido.
Nuestra solución integrada combinaba electroválvulas, válvulas mecánicas y un regulador de presión en un paquete con un peso optimizado.
Y lo que es más importante, construimos válvulas manuales integrales para que el morro siguiera funcionando incluso en caso de fallo eléctrico total.

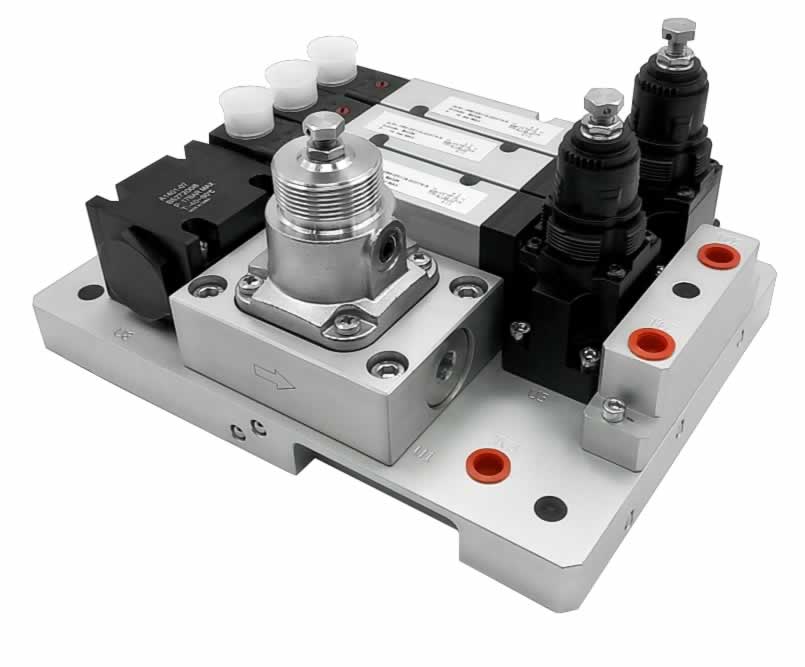

Colector del sistema de enarenado
La seguridad ferroviaria está estrechamente ligada a la tracción, especialmente en condiciones meteorológicas adversas o en pendientes pronunciadas, donde los sistemas de arenado son esenciales.
Utilizamos colectores para construir una solución de sistema de arenado modular y ligero que equilibrara el rendimiento con la practicidad. Cada componente fue seleccionado para un funcionamiento fiable en condiciones duras, mientras que el diseño modular mantuvo la sencillez en el mantenimiento.
El sistema resultante cumplió las estrictas normas de certificación ferroviaria al tiempo que ofreció un rendimiento constante exactamente donde se necesitaba.
Aproveche todo el potencial de los colectores con nosotros
Los sistemas ferroviarios son cada vez más complejos, superando los límites de la velocidad, la eficacia y el rendimiento.
Los avances en la tecnología ferroviaria plantean nuevos retos a los sistemas neumáticos y aquí es donde la tecnología de los distribuidores demuestra realmente su valía, al reunir múltiples funciones neumáticas en un paquete elegantemente diseñado.
Elegir el proveedor de colectores adecuado marca la diferencia a la hora de diseñar mejores sistemas ferroviarios: mejora el rendimiento, aumenta la fiabilidad y simplifica la instalación.
Con más de 70 años de experiencia en ingeniería de precisión y control de fluidos, sabemos lo que se necesita para diseñar, fabricar e implementar estos sofisticados sistemas en condiciones reales.
Si tiene curiosidad por saber más sobre cómo benefician los colectores de alta calidad a los sistemas ferroviarios, póngase en contacto con nuestro equipo hoy mismo.
