Axe linéaire- haute vitesse et réponse rapide

Une gamme d'axes linéaires de haute performance avec un certain nombre d'options d'entraînement, de guidage et de profil.

Des applications légères aux applications lourdes, des applications spécialisées dans les salles blanches aux zones ATEX, notre gamme étendue signifie que nous sommes en mesure de fournir des modules linéaires de positionnement pour répondre à tous les besoins.

Les modules linéaires de positionnement offrent une flexibilité complète en raison de leur construction modulaire à partir de composants premium tels que les profilés aluminium porteurs ,les guidages , les entraînements et les accessoires.

Chaque axe linéaire peut être configuré. En plus de nos unités linéaire standard, nous proposons également des composants en acier inoxydable et des composants renforcés adaptés aux applications dans les domaines de la protection contre les explosions (ATEX), de l'agroalimentaire et des salles blanches. Nous proposons également une large gamme d'accessoires tels que des moteurs, des entraînements, des arbres de connexion, des capteurs et supports capteurs, des réducteurs, des freins de sécurité, des chaînes porte-câbles, etc. qui nous permettent de personnaliser nos axes linéaires en fonction de vos besoins.

Axe linéaire avec entraînement par courroie crantée

Les axes linéaires avec entraînement par courroie crantée sont présents dans toutes les industries et dans une grande variété d'applications. Indépendamment de la fréquence et de la distance à laquelle vous souhaitez déplacer vos pièces, les unités linéaires à entraînement par courroie sont parfaitement appropriées pour les tâches de manipulation et de positionnement rapides. L'axe linéaire est entraîné par une courroie crantée qui déplace des charges légères ou lourdes d'un point A à un point B dans le temps de cycle souhaité. Caractérisés par des vitesses élevées, ils fournissent des résultats impressionnants, même sur de longues courses. Le positionnement du coulisseau se fait par l'intermédiaire d'un guidage par galets ou rail et patins à recirculation de billes, selon la série de produits et les exigences de l'application.

Vitesse et repetabilité

Accélération jusqu'à 30 m/s² avec des vitesses pouvant aller jusqu'à 10 m/s. Répetabilité de +/-0,1 mm.

Convient à tous types d'environnements

Pour une utilisation dans les zones ATEX, les salles blanches.

Maintenance limitée

Les technologies d'entraînement par galets sur colonnes de guidages permettent une durée de vie elevée.

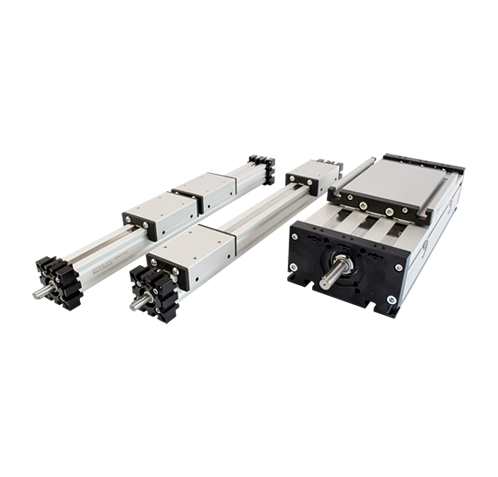

Axe linéaire avec entraînement par vis

Les axes linéaires avec entraînement par vis peuvent générer des efforts élevés et garantir une bonne précision de positionnement et de répétabilité , ce qui en fait une norme très répandue en matière d'applications de traitement, de dosage et de positionnement. Nos systèmes d'entraînement par vis se caractérisent par leur précision, celle-ci est garantie même dans des conditions de fonctionnement difficiles. Les systèmes sont entraînés soit par une vis à trapézoïdale, soit par une vis à billes. Pour le positionnement du coulisseau, nous pouvons proposer un guidage par patins polyamide dans une rainure en V, un guidage par galets ou rails et patins à recirculation de billes.

Précision de positionnement

Les entraînements par vis à billes sont particulièrement adaptés aux applications qui ont des exigences de précision accrues. Les entraînements par vis à billes permettent d'obtenir une répetabilité à +/-0,025 mm.

Déplacement de masses ou charges élevées

Les entraînements par vis trapézoïdale conviennent pour des charges lourdes.

Sécurité de fonctionnement

L'entraînement par vis trapézoidale est irréversible.

Axe linéaire avec entraînement par pignon et crémaillère

Les axes linéaires à entraînement par pignon et crémaillère conviennent parfaitement aux applications où des charges extrêmement lourdes doivent être déplacées sur des grandes course. Même avec des charges lourdes, ils offrent une bonne répétabilité. En outre, cette conception permet de faire fonctionner plusieurs coulisseaux indépendamment les uns des autres sur une même unité linéaire. Les systèmes à crémaillère sont idéaux pour le levage de charges lourdes et pour une utilisation dans des systèmes cartésiens. Le positionnement du coulisseau est réalisé à l'aide d'un guidage par galets ou guidage par rails et patins à recirculation de billes, en fonction de la série de produits et des exigences de l'application.

Durée de vie

Les entraînements par pignons et crémaillères sont fiables et proposent une durée de vie optimale.

Courses sans limites

Les longues courses sont possibles en ajoutant bout à bout les profilés aluminium avec des jonctions fluides et fixation par brides et eclisses (6 metres maximum).

Coulisseau multiples

Plusieurs coulisseaux, chacun etant entraîné par un moteur, peuvent se déplacer indépendamment les uns des autres si l'application le necessite.

Spécifications techniques et options

Notre les axes linéaires offrent un large éventail de caractéristiques et d'avantages pour répondre à tous les besoins de vos applications.

Disponibles avec une large gamme d'options afin d'assurer la compatibilité avec vos exigences spécifiques, ils peuvent être entièrement personnalisés pour répondre à vos spécifications précises. La gamme se caractérise par des guidages internes ou externes, une construction robuste avec des feuillards de protection. Construits pour durer, ils sont certifiés pour résister à des conditions de fonctionnement industrielle et ce dans des environnements les plus séveres.

Taille 30-200 mm
Courses jusqu'à 60 m
Charge max. 1000 kg et plus dans certaines configutations
Vitesse max. 14 m/s
Accélération max. 100 m/s2
Température de fonctionnement de -40° C à 60° C
Reproductibilité 0.02 - 0.1 mm

Axe linéaire- haute vitesse et réponse rapide

Les modules linéaires de positionnement offrent une flexibilité complète en raison de leur construction modulaire à partir de composants premium tels que les profilés aluminium porteurs ,les guidages , les entraînements et les accessoires.

Spécifications techniques et options
