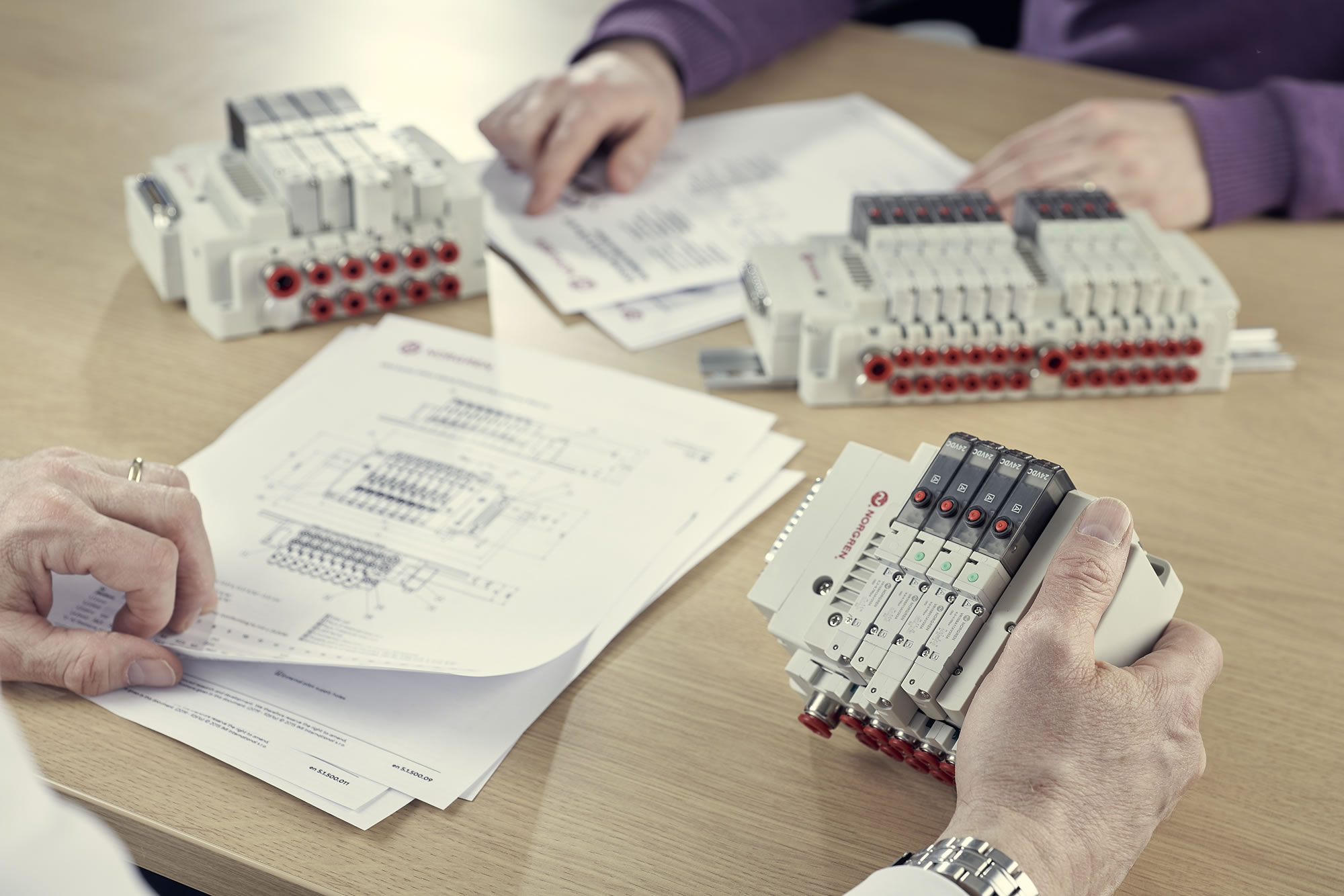

Les îlots de distribution, également connus sous le nom de collecteurs de vannes, de vannes système ou de collecteurs de type plug in, sont couramment utilisés sur les installations de machines pour réduire les temps de montage et d'arrêt et faciliter le diagnostic des pannes.
Ils sont configurés individuellement pour répondre à vos besoins et à votre application.
Les îlots de distribution sont un ensemble de vannes montées en une seule unité, réduisant ainsi la tuyauterie, les connexions électriques et la complexité. Nous proposons des îlots de distribution depuis vingt ans, actuellement avec les séries VR, VM et VS.
La flexibilité et la modularité ont atteint de nouveaux niveaux avec la gamme d'îlots de vannes VR de Norgren. Une conception simple, de type embase, permet de changer facilement les vannes pour une installation et une maintenance aisées. L'extension de la taille et de la fonctionnalité de votre îlot de vannes pour répondre aux demandes changeantes de votre application est une expérience simple "plug and play".
La VM est doté d'un manifold en polymère léger et très résistant, tandis que le VS est doté d'un système de base en aluminium moulé sous pression, conforme à une norme dimensionnelle ISO, avec un choix de technologie de tiroir à joint souple (haut débit) ou sans presse-étoupe (durée de vie élevée).
Configuration
Notre configurateur d'îlots de distribution a été conçu pour rendre la sélection des produits aussi simple et directe que possible.
Gammes d'îlots de distribution
VR10
La VR10 a un corps en ZnDC et ADC, avec un tiroir en aluminium et des joints en NBR offrant une construction robuste et légère. Il atteint un débit élevé (5/3, 270 l/min ; 2x3/2 et 5/2, 220 l/min) à partir d'une largeur de vanne de 10 mm. Des unités IP40 et IP65 sont disponibles, et il n'y a aucune restriction sur l'orientation de l'installation. Des variantes 24V DC & 12V DC Multipole, EtherNet/IP, PROFINET, EtherCAT et IO-Link sont disponibles.
VM10
La VM10 a un corps et des plaques d'extrémité en copolymère PPA, avec un tiroir en aluminium et des joints en NBR, ce qui le rend compact et léger ; le tiroir est actionné indirectement. Il atteint un débit élevé (5/2, 400 l/min ; 2x3/2 et 5/3, 350 l/min) à partir d'une largeur de valve de 10 mm. Les unités câblées individuellement sont classées IP40, les unités multipolaires et Fieldbus IP65. Les tranches de vannes sont dotées de raccords instantanés intégrés (PIF) de 3, 4 et 6 mm de diamètre.
VS18
La VS18 a un corps et une embase en aluminium moulé sous pression conformes à la norme ISO 15407-2 Taille 18mm. La technologie à double bobine pilotée par solénoïde offre des options de bobine sans presse-étoupe (longue durée de vie) ou à joint souple (haut débit - 2x2/2, 550 l/min ; 2x3/2, 600 l/min ; 5/2 et 5/3, 650 l/min). Les unités sont dotées d'un bus de terrain intégré et sont extensibles sur le terrain avec des stations supplémentaires simples. La connectivité est assurée par un multipôle universel PNP/NPN 24V d.c.
VR15
La VR15 a un corps en ZnDC et ADC, avec un tiroir en aluminium et des joints en NBR offrant une construction robuste et légère. Il atteint un débit élevé (5/3, 590 l/min ; 2x3/2 et 5/2, 520 l/min) à partir d'une largeur de vanne de 15 mm. Des unités IP40 et IP65 sont disponibles, et il n'y a aucune restriction sur l'orientation de l'installation. Des variantes 24V DC & 12V DC Multipole, EtherNet/IP, PROFINET, EtherCAT et IO-Link sont disponibles.
VM15
La VM15 a un corps et des plaques d'extrémité en copolymère PPA, avec un tiroir en aluminium et des joints en NBR, ce qui le rend compact et léger ; le tiroir est actionné indirectement. Il atteint un débit élevé (5/2, 1000 l/min ; 2x3/2 et 5/3, 900 l/min) à partir d'une largeur de valve de 15 mm. Les unités câblées individuellement sont classées IP40, les unités multipolaires IP65. Les tranches de vannes sont dotées de raccords instantanés intégrés (PIF) de 6 mm, 8 mm et 10 mm de diamètre.
VS26
La VS26 a un corps et une embase en aluminium moulé sous pression conformes à la norme ISO 15407-2 Taille 26mm. La technologie à double bobine pilotée par solénoïde offre des options de bobine sans presse-étoupe (longue durée de vie) ou à joint souple (haut débit - 2x2/2, 1150 l/min ; 2x3/2, 1250 l/min ; 5/2 et 5/3, 1350 l/min). Les unités sont dotées d'un bus de terrain intégré et sont extensibles sur le terrain avec des stations supplémentaires simples. La connectivité est assurée par un multipôle universel PNP/NPN 24V d.c.
