Voici un problème courant de l'ingénierie ferroviaire : Vous concevez un système de contrôle pneumatique qui doit fonctionner parfaitement pendant plusieurs décennies, supporter des vibrations constantes et survivre à des températures extrêmes, le tout dans un espace réduit.
N'oubliez pas également d'intégrer un accès pour l'entretien, car il faudra bien que quelqu'un entretienne ces composants à un moment donné.
C'est là que les collecteurs pneumatiques sont intéressants. Au lieu de devoir traiter avec des dizaines de composants séparés, dont chacun a ses propres points de montage, connexions et points de défaillances possibles, les collecteurs vous permettent de tout consolider dans un ensemble de précision.
Dans cet article, nous verrons comment les collecteurs jouent un rôle clé dans la conception des systèmes ferroviaires, en insistant sur les facteurs de fabrication importants et en partageant des solutions ayant déjà fait leurs preuves pour changer les exploitations ferroviaires d'aujourd'hui.
Définition des collecteurs pneumatiques et de leur rôle dans l'ingénierie ferroviaire
Les collecteurs pneumatiques sont des appareils en apparence simples ; des blocs structurés ou des boîtiers qui acheminent la circulation d'un fluide à travers plusieurs canaux qui se croisent. Cependant, l'ingénierie nécessaire à leurs conception et fabrication est plus précise qu'on ne l'imagine.
Le processus principal est le perçage transversal précis, qui crée des trous à la position très précise qui s'entrecroisent dans le bloc du collecteur pour former un réseau complexe de chemins internes. Ces canaux acheminent la circulation des fluides et il n'y a plus besoin de connexions externes.
Réaliser le perçage transversal avec une précision absolue est essentiel. Tout débris ou toute bavure qui resterait pendant le perçage pourrait endommager des mécanismes de vanne sensibles, ce qui compromettrait tout le système.
Le succès de la fabrication de collecteurs repose sur une expertise approfondie en usinage de précision, intégration de composants et exigences spécifiques aux rails, une expertise que nous avons développée au cours de plus de 70 ans d'expérience dans le contrôle du mouvement et des fluides.
Le rôle des collecteurs dans les rails modernes
Des systèmes de freinage et contrôles des pointes avant aux mécanismes de ponçage, les collecteurs sont le pilier central de nombreux circuits pneumatiques responsables du fonctionnement sûr et fiable d'un train.
En consolidant et en simplifiant les fonctions critiques en un seul ensemble d'ingénierie, les collecteurs offrent de nombreux avantages qui aident à la conception de systèmes ferroviaires. Parmi ceux-ci se trouvent :
Une fiabilité accrue
Les défaillances des systèmes pneumatiques ferroviaires peuvent avoir des conséquences graves, allant des interruptions de service aux problèmes de sécurité. Les fuites en sont le coupable principal, avec chaque composant individuel qui représente un point de défaillance potentiel.
Les collecteurs changent la donne en réduisant les sources de fuite potentielles. En regroupant les vannes, capteurs et autres pièces dans un ensemble intégré unique, le nombre de raccordements qui peuvent présenter une défaillance diminue. Lorsque des problèmes surviennent, la conception modulaire systématique simplifie le dépannage.
Cela signifie que la fiabilité est améliorée à travers tous les systèmes ferroviaires critiques, ce qui réduit les temps d'arrêt imprévus et les coûts d'entretien. Moins de fuites, des réparations plus rapides : c'est une situation gagnant-gagnant pour l'efficacité opérationnelle et la sécurité des passagers.
Une installation rationalisée
L'installation des systèmes pneumatiques traditionnels comporte de nombreux composants, points de montage et connexions à gérer. Les collecteurs transforment tout ce processus pour donner des ensembles préconçus plug and play qui s'intègrent parfaitement dans les systèmes ferroviaires.
Réduire le nombre de connexions fait une différence énorme dans le délai d'installation.
Il y a moins de pièces à traiter, les techniciens peuvent donc travailler plus vite et faire moins d'erreurs.
Les avantages s'enchaînent alors : une documentation d'entretien plus simple, un inventaire de pièces de rechange réduit et des opérations plus rationalisées en général. Cela s'applique autant aux nouveaux trains qu'à la maintenance ou aux mises à niveau de ceux déjà en service, ce qui optimise le retour sur investissement.
Des empreintes compactes
Chaque centimètre cube compte dans les espaces confinés du châssis ou des cavités de plafond d'un train.
Des vannes individuelles, régulateurs et autres composants pneumatiques trop gros occupent rapidement l'espace disponible.
Les collecteurs permettent des dispositions de composants plus denses en réunissant plusieurs fonctions dans un ensemble d'ingénierie unique. Leur conception compacte donne plus de flexibilité pour le placement des systèmes critiques, libérant de nouvelles possibilités pour optimiser l'architecture technique globale.
Cela comporte de nombreux avantages connexes. Par exemple, le repositionnement des composants pour une meilleure accessibilité ou un espace libre pour les systèmes de secours redondants.
Des économies sur le coût global
Les collecteurs créent des économies à travers les cycles de vie du projet, de l'approvisionnement initial à l'entretien continu.
Travailler avec un fournisseur unique pour les collecteurs et composants préintégrés simplifie la chaîne logistique. Associé à une installation plus rapide, des besoins en main-d'œuvre réduits et des conceptions modulaires normalisées qui minimisent l'inventaire des pièces de rechange, les économies grandissent rapidement.
Les avantages financiers vont même plus loin grâce à l'amélioration de la fiabilité et l'optimisation de l'espace. Moins de temps d'arrêt pour l'entretien et une utilisation plus efficace de l'espace précieux du châssis mènent à un coût total de possession fortement réduit pour les systèmes ferroviaires.
Comprendre les différents types de collecteurs
La conception des collecteurs est loin d'être universelle. Différents systèmes ont différents besoins, d'une flexibilité modulaire ultime aux propriétés matérielles spécifiques pour les environnements difficiles.
Voici un exemple de collecteurs que nous fabriquons :
Collecteurs à usinage solide
Les collecteurs à usinage solide contiennent un réseau de canaux percés avec précision qui traversent un bloc de métal ou de plastique haute performance : aluminium, acier inoxydable, laiton ou acétal.
Le perçage doit être exceptionnellement précis, car chaque bavure dans les intersections des canaux peut interférer avec l'écoulement ou endommager les composants. Nous comprenons l'importance du perçage transversal pour la création d'intérieurs de collecteurs lisses et propres qui optimisent la circulation.
Vous pouvez spécifier différents types de connexion dans votre design, comme des ports à filetage NPT ou filetage droit.
Les collecteurs imprimés en 3D
Utiliser une technologie d'impression 3D avancée en polymère et métal permet la création de formes complexes et de chemins d' écoulement optimisés qui étaient autrefois difficiles ou impossibles à obtenir. De plus, cette approche répond aux problèmes comme l'obsolescence et les délais trop longs, en fournissant des solutions plus rapides et adaptables afin de répondre aux besoins en constante évolution.
Les collecteurs sur mesure
Les collecteurs sur mesure reposent sur des fondations à usinage solide ou imprimées en 3D, qui intègrent directement vos vannes, régulateurs et autres composants de contrôle dans le bloc du collecteur.
Exemples réels des collecteurs en action
La technologie des collecteurs offre une plateforme polyvalente qui peut être personnalisée pour répondre à un large éventail de problèmes sur les systèmes ferroviaires.
Qu'ils soutiennent des commandes de freinage critiques, un actionneur de pointe avant sensible ou des mécanismes de ponçage essentiels, les collecteurs peuvent être conçus avec les bons composants, matériaux et configurations pour fournir des solutions fiables et compactes.
Étudions trois exemples qui démontrent comment nos solutions de collecteur résolvent de véritables défis d'ingénierie :

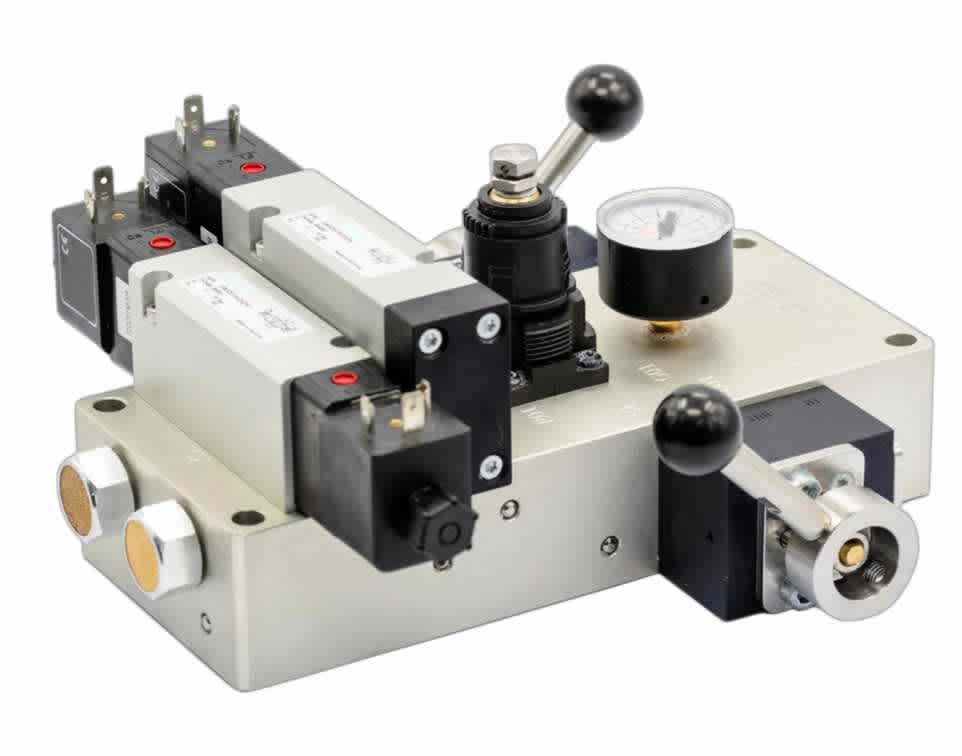

Un collecteur de pointe avant
Le contrôle des pointes avant représente un défi perpétuel : obtenir une fiabilité absolue dans un espace extrêmement étroit.
Notre solution intégrée a combiné des électrovannes, des vannes mécaniques et un régulateur de pression dans un ensemble au poids optimisé.
Notablement, nous avons fabriqué des vannes manuelles intégrales pour que la pointe avant continue de fonctionner, même pendant une panne électrique totale.

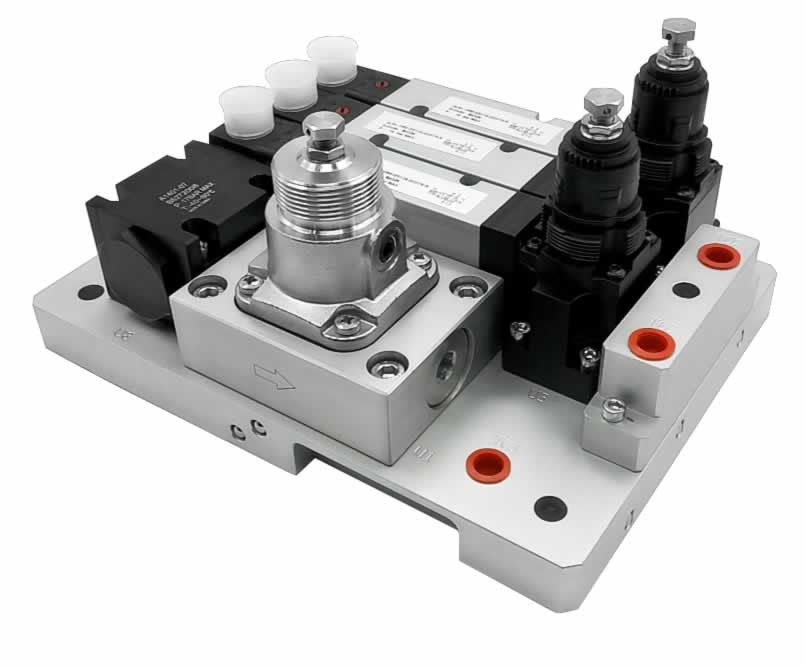

Un collecteur de système de ponçage
La sécurité ferroviaire est étroitement liée à la traction, en particulier en cas de météo défavorable ou de pentes raides, où les systèmes de ponçage sont essentiels.
Nous avons utilisé des collecteurs pour fabriquer un système de ponçage léger et modulaire qui alliait performances et praticité. Chaque composant a été choisi pour son fonctionnement fiable dans des conditions difficiles, alors que la conception modulaire simplifiait l'entretien.
Le système qui en a résulté respectait des normes de certification ferroviaire strictes tout en fournissant des performances homogènes à l'endroit exact où c'était nécessaire.
Exploiter le plein potentiel des collecteurs à nos côtés
Les systèmes ferroviaires deviennent de plus en plus complexes chaque année, en repoussant les limites de la vitesse, l'efficacité et la performance.
Les avancées dans la technologie ferroviaire apportent de nouveaux défis pour les systèmes pneumatiques, et c'est là que la technologie des collecteurs s'avère précieuse, puisqu'elle réunit plusieurs fonctions pneumatiques dans un ensemble d'ingénierie élégant.
Choisir le bon partenaire pour ses collecteurs fait toute la différence lorsqu'il est question de concevoir de meilleurs systèmes ferroviaires : améliorer les performances, encourager la fiabilité et simplifier les installations.
Avec plus de 70 ans d'expertise dans l'ingénierie de précision et le contrôle des fluides, nous comprenons ce qu'implique la conception, la fabrication et la mise en œuvre de ces systèmes sophistiqués dans des conditions réelles.
Si vous souhaitez en apprendre plus sur la façon dont les collecteurs de haute qualité peuvent être bénéfiques aux systèmes ferroviaires, contactez notre équipe dès aujourd'hui.
