Le isole di valvole, dette anche collettori di valvole, valvole di sistema o collettori a innesto, vengono utilizzate nelle installazioni delle macchine per ridurre i tempi di assemblaggio e inattività e facilitare la diagnosi dei guasti. Vengono configurate individualmente in base alle esigenze e all'applicazione.

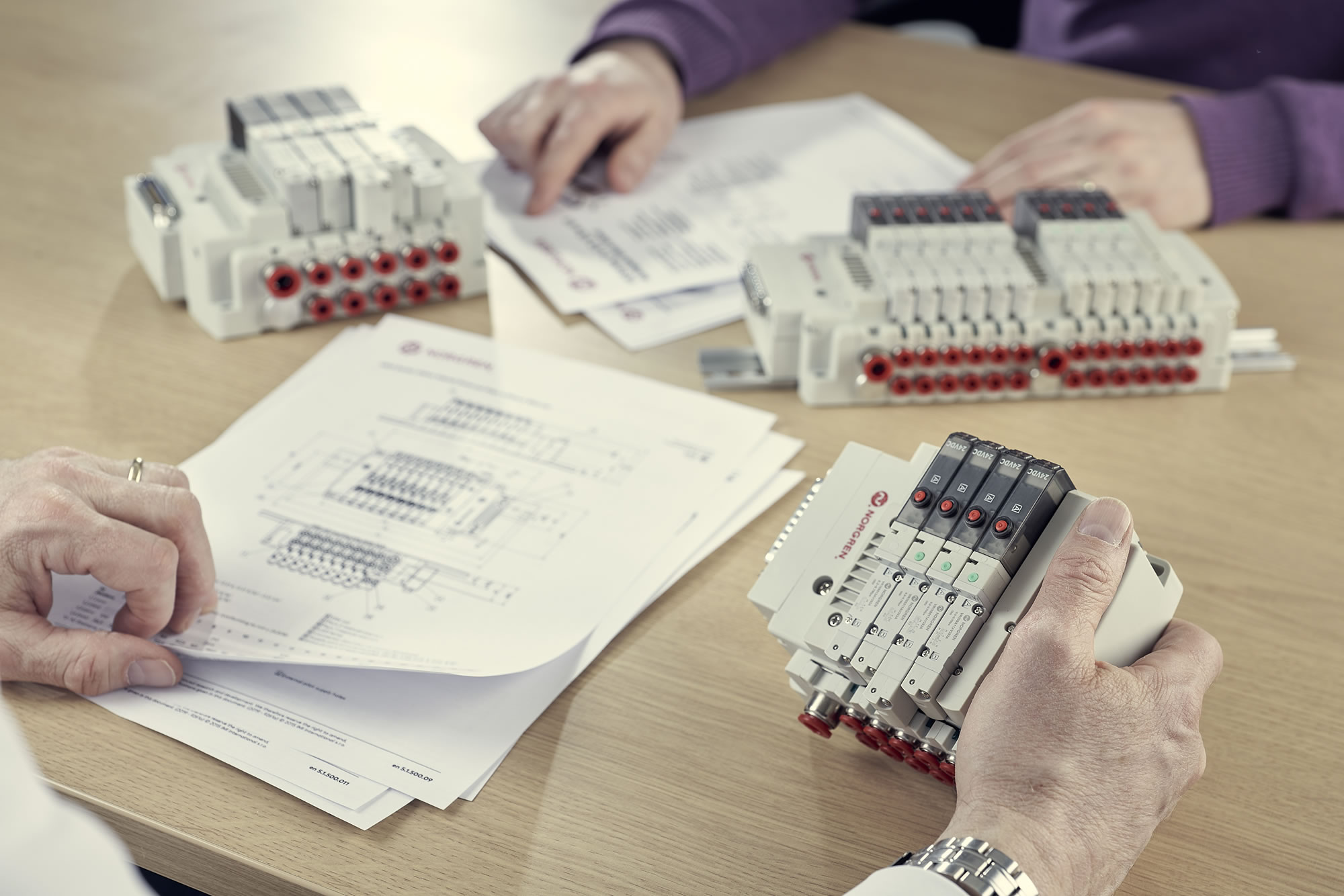

Le isole di valvole sono un insieme di valvole montate in un'unica unità, in modo da ridurre le tubazioni, i collegamenti elettrici e la complessità. Da vent'anni produciamo isole di valvole, che attualmente indichiamo con le serie VR, VM e VS.
La flessibilità e modularità delle isole di valvole hanno raggiunto nuovi livelli con la gamma Norgren VR. Il semplice design a innesto, in stile sottobase, consente di sostituire facilmente le valvole e agevolare l'installazione e la manutenzione. L'espansione delle dimensioni e funzionalità dell'isola di valvole per soddisfare le mutevoli esigenze dell'applicazione è assimilabile a una semplice esperienza "plug and play".
VM offre un collettore in polimero leggero ad alta resistenza, mentre VS è composto da un sistema di base in alluminio pressofuso, conforme a uno standard dimensionale ISO, che consente di scegliere una tecnologia a tenuta morbida (alta portata) o senza premistoppa (alta durata).
Configurazione
Il nostro configuratore delle isole di valvole rende la scelta del prodotto il più semplice e diretta possibile.
VR10
VR10 presenta un corpo in ZnDC e ADC, con cursore in alluminio e guarnizioni in NBR che offrono una struttura robusta e leggera. Raggiunge una portata elevata (5/3, 270 l/min, 2x3/2 e 5/2, 220 l/min) con una larghezza della valvola di 10 mm. Sono disponibili unità IP40 e IP65 e non esistono restrizioni sull'orientamento dell'installazione. Sono disponibili le varianti 24 V CC e 12 V CC Multipole, EtherNet/IP, PROFINET, EtherCAT e IO-Link. Visualizza la scheda tecnica
VR15
VR15 presenta un corpo in ZnDC e ADC, con cursore in alluminio e guarnizioni in NBR, che offrono una struttura robusta e leggera. Raggiunge una portata elevata (5/3, 590 l/min, 2x3/2, 460 l/min e 5/2, 520 l/min) con una larghezza della valvola di 15 mm. Sono disponibili unità IP40 e IP65 e non esistonorestrizioni sull'orientamento dell'installazione. Sono disponibili le varianti 24 V CC e 12 V CC Multipole, EtherNet/IP, PROFINET, EtherCAT e IO-Link. Visualizza la scheda tecnica
VM10
VM10 offre corpo e piastre terminali in copolimero PPA, con cursore in alluminio e guarnizioni in NBR, che la rendono compatta e leggera, mentre il cursore è ad azionamento indiretto. Raggiunge un'elevata portata (5/2, 400 l/min, 2x3/2 e 5/3, 350 l/min) con una larghezza della valvola di 10 mm. Le unità cablate singolarmente offrono un grado di protezione IP40, mentre le multipolari e con Fieldbus arrivano a IP65. Le slice della valvola sono dotate di raccordi a innesto rapido (PIF) integrali di diametro di 3, 4 e 6 mm. Visualizza la scheda tecnica
VM15
VM15 offre corpo e piastre terminali in copolimero PPA, cursore in alluminio e guarnizioni in NBR, che la rendono compatta e leggera, mentre il cursore è ad azionamento indiretto. Raggiunge un'elevata portata (5/2, 1000 l/min, 2x3/2, 965 l/min e 5/3, 900 l/min) con una larghezza della valvola di 15 mm. Le unità cablate singolarmente offrono un grado di protezione IP40, mentre le unità multipolari e con Fieldbus arrivano a IP65. Le slice della valvola sono dotate di raccordi a innesto rapido (PIF) integrali di diametro di 6, 8 e 10 mm. Visualizza la scheda tecnica
VS18
VS18 presenta un corpo e una sottobase in alluminio pressofuso conforme alla norma ISO 15407-2 con dimensione di 18 mm. La tecnologia a doppio cursore con pilotaggio a solenoide offre la possibilità di scegliere tra cursore a rotore bagnato (lunga durata) o softseal (alta portata, 2x2/2, 550 l/min, 2x3/2, 600 l/min, 5/2 e 5/3, 650 l/min). Le unità sono dotate di Fieldbus integrato e sono espandibili sul campo con singole stazioni aggiuntive. La connettività avviene tramite PNP/NPN 24 V CC multipolare universale. Visualizza la scheda tecnica
VS26
VS26 presenta un corpo e una sottobase in alluminio pressofuso conforme alla norma ISO 15407-2 dimensione 26 mm. La tecnologia a doppio cursore con pilotaggio a solenoide consente di scegliere tra cursore a rotore bagnato (lunga durata) o softseal (alta portata, 2x2/2, 1150 l/min, 2x3/2, 1250 l/min, 5/2 e 5/3, 1350 l/min). Le unità sono dotate di Fieldbus integrato e sono espandibili sul campo con singole stazioni aggiuntive. La connettività avviene tramite PNP/NPN 24 V CC multipolare universale. Visualizza la scheda tecnica
