Ecco un problema comune dell'ingegneria ferroviaria: stai progettando un sistema di controllo pneumatico che deve funzionare senza problemi per decenni, sostenere vibrazioni costanti, e resistere a temperature estreme, tutto questo all'interno di uno spazio stretto.
Non dimenticare anche l'accesso alla manutenzione, perché prima o poi qualcuno dovrà occuparsi della manutenzione di questi componenti.
Qui è dove entrano in gioco i collettori pneumatici. Invece di affrontare decine di singoli componenti, ognuno con i propri punti di montaggio, collegamenti, e possibili punti di guasto, i collettori consentono di combinare ogni cosa in un unico pacchetto progettato con precisione.
In questo articolo, vedremo come i collettori svolgono un ruolo chiave nella progettazione di sistemi ferroviari, evidenziando l'importanza dei fattori produttivi e condividendo delle soluzioni collaudate che già stanno facendo la differenza nelle attuali operazioni ferroviarie.
Definizione dei collettori pneumatici e del loro ruolo nell'ingegneria ferroviaria
I collettori pneumatici sono apparentemente dei dispositivi semplici: dei blocchi o alloggiamenti strutturati che dirigono il flusso dei fluidi attraverso diversi canali che si intersecano. Tuttavia, l'ingegneria richiesta per la loro progettazione e costruzione è più precisa di quanto potremmo immaginare.
Il processo chiave è la foratura incrociata, per creare dei fori con posizioni esatte che si intersecano all'interno del blocco del collettore per formare una rete complessa di percorsi interni. Questi canali instradano il flusso dei fluidi eliminando al tempo stesso la necessità di collegamenti esterni.
È fondamentale eseguire la foratura incrociata con una precisione assoluta. Qualsiasi detrito o bava lasciata durante la foratura potrebbe danneggiare dei meccanismi sensibili delle valvole, compromettendo l'intero sistema.
La realizzazione di collettori efficienti si basa su una profonda conoscenza della lavorazione di precisione, sull'integrazione dei componenti, su requisiti specifici per il settore ferroviario, competenze che abbiamo sviluppato nel corso di oltre 70 anni di esperienza nel campo del controllo dei fluidi e del movimento.
Il ruolo dei collettori nel campo ferroviario
Dai sistemi di frenatura ai controlli del muso aerodinamico ai meccanismi di sabbiatura, i collettori sono il punto di collegamento di molti circuiti pneumatici responsabili del funzionamento sicuro e affidabile dei treni.
Accorpando e semplificando funzioni essenziali in un unico pacchetto progettato con precisione, i collettori forniscono un mare di vantaggi per la progettazione di sistemi ferroviari. Essi includono:
una migliore affidabilità
I guasti ai sistemi pneumatici dei treni possono avere conseguenze gravi, dall'interruzione di servizio ai problemi di sicurezza. Le perdite sono le cause principali, e ogni singolo componente costituisce un possibile punto di guasto.
I collettori cambiano l'equazione riducendo le possibili fonti di perdita. Accorpando valvole, sensori, e altri pezzi in un unico gruppo integrato si riduce al minimo il numero di collegamenti che potrebbero avere dei guasti. Quando si verificano dei guasti, la progettazione sistematica e modulare semplifica il processo di risoluzione problemi.
Questo si traduce in una migliore affidabilità per sistemi ferroviari di importanza critica, riducendo i tempi di fermo imprevisti e i costi di manutenzione. Un numero inferiore di perdite e riparazioni più rapide costituiscono una condizione sempre vantaggiosa per l'efficienza operativa e la sicurezza dei passeggeri.
Installazione semplificata
Pensiamo all'installazione di sistemi pneumatici ferroviari tradizionali; sono numerosi i componenti, i punti di montaggio e i collegamenti da gestire. I collettori trasformano questo intero processo, essendo forniti come pacchetti pre-progettati e pronti all'uso in grado di integrarsi perfettamente nei sistemi ferroviari.
La riduzione del numero di collegamenti genera un vantaggio enorme in termini di risparmio di tempo per l'installazione.
Ci sono meno componenti da gestire, quindi i tecnici possono lavorare più velocemente e con meno probabilità di errore.
A partire da questo ne conseguono altri vantaggi: una documentazione più semplice per la manutenzione, un inventario più corto di pezzi di ricambio, e operazioni più snelle in generale. Questo riguarda sia i nuovi treni sia la manutenzione o gli aggiornamenti dei modelli già in servizio, con una massimizzazione dei profitti sull'investimento.
Dimensioni compatte
Ogni centimetro cubico conta negli spazi stretti dei sottocarri o nelle cavità del soffitto dei treni.
Componenti ingombranti come valvole, regolatori e altri singoli componenti pneumatici occupano rapidamente lo spazio disponibile.
I collettori permettono una disposizione più densa dei componenti accorpando più funzioni in un unico gruppo ingegnerizzato. La loro progettazione ad ingombro ridotto fornisce una maggiore flessibilità nel posizionamento dei sistemi essenziali, favorendo nuove possibilità di ottimizzazione generale dell'architettura tecnica.
In questo ambito i vantaggi sono numerosi. Per esempio, il riposizionamento dei componenti in favore di una migliore accessibilità o la ricerca di spazio per accogliere sistemi di backup ridondanti.
Risparmi sui costi del ciclo operativo
I collettori generano risparmi sui costi nell'arco del ciclo di vita del progetto, dall'approvvigionamento iniziale alla manutenzione regolare.
Lavorare con un singolo fornitore di collettori e componenti preintegrati elimina la complessità della catena di fornitura. Combinando tutto questo con l'installazione più rapida, una ridotta esigenza di manodopera, e progettazioni modulari standardizzate, si riesce a ridurre al minimo l'inventario dei pezzi di ricambio, quindi si aggiungono rapidamente più fonti di risparmio.
I vantaggi finanziari si ampliano ulteriormente grazie a una migliore affidabilità e a una migliore efficienza dello spazio. Un minore tempo di fermo macchina per la manutenzione e un uso più efficace del prezioso spazio sottocarro producono un costo totale di proprietà notevolmente inferiore per i sistemi ferroviari.
Comprendere le diverse tipologie di collettori
La progettazione dei collettori è lontana dall'essere unica e adatta per tutte le esigenze. Ogni sistema ha necessità specifiche, dalla massima flessibilità modulare alle proprietà specifiche dei materiali per ambienti difficili.
Ecco alcuni esempi di collettori che produciamo:
collettori lavorati dal pieno
i collettori lavorati dal pieno contengono una rete di canali realizzati con precisione che attraversano un blocco di metallo o di plastica ad alte prestazioni, alluminio, acciaio inossidabile, ottone o acetale.
La foratura deve essere estremamente accurata perché eventuali bave nelle intersezioni dei canali potrebbero ostacolare il flusso o danneggiare i componenti. Siamo consapevoli dell'importanza della foratura incrociata per creare collettori con spazi interni in grado di massimizzare il flusso.
Per il proprio progetto si possono specificare tipi diversi di attacco, dalle porte con filettatura conica a quelle con filettatura diritta.
Collettori stampati in 3D
Utilizzando l'avanzata tecnologia di stampa 3D per il metallo e i polimeri è possibile creare forme intricate e percorsi di flusso ottimizzati che in precedenza era difficile o impossibile realizzare. Inoltre, questo approccio permette di affrontare aspetti come l'obsolescenza e i lunghi tempi di consegna fornendo soluzioni pi ù rapide e più adattabili per soddisfare esigenze che si evolvono.
Collettori su misura
I collettori su misura sono realizzati partendo dalla base strutturale di una lavorazione dal pieno o dalla stampa 3D, integrando direttamente nel blocco del collettore le proprie valvole, i propri regolatori e gli altri componenti di controllo.
Esempi del mondo reale di collettori in azione
La tecnologia dei collettori offre una piattaforma versatile che può essere personalizzata per rispondere a un'ampia gamma di sfide nei sistemi ferroviari.
Sia per il supporto di controlli di frenatura di importanza critica, sia per l'attuazione sensibile del muso aerodinamico, o per meccanismi essenziali di sabbiatura, i collettori possono essere progettati con componenti, materiali e configurazioni idonee per fornire soluzioni affidabili ed efficienti in termini di spazio.
Vediamo tre esempi che mostrano come le nostre soluzioni di collettori risolvono sfide ingegneristiche reali:

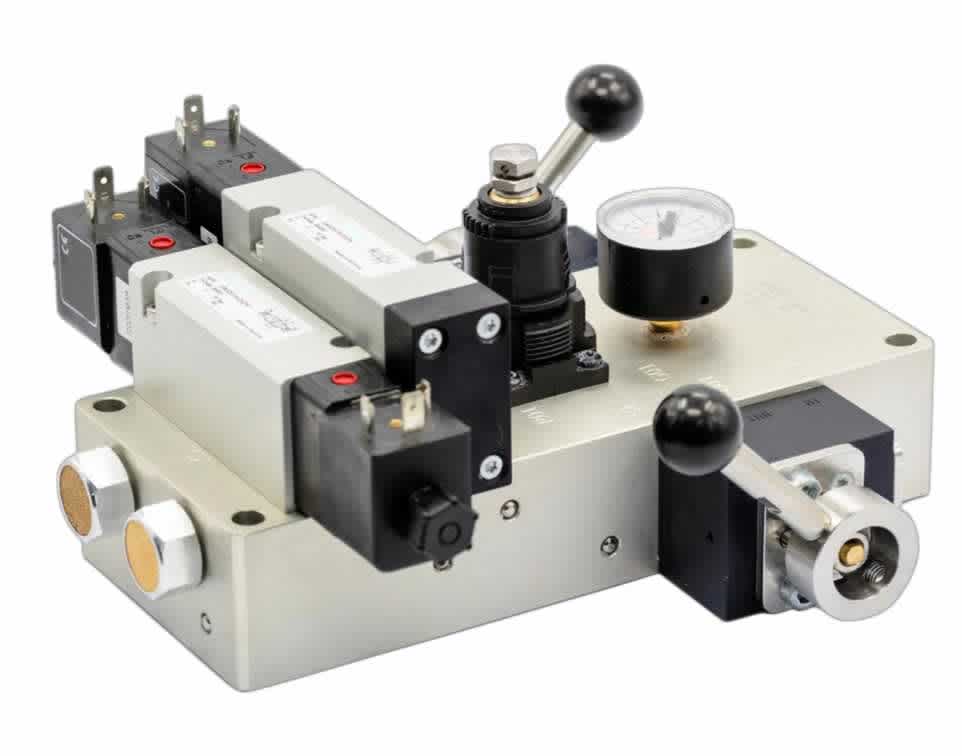

collettore per muso aerodinamico
Il controllo del muso aerodinamico presenta da sempre una difficoltà: raggiungere un'affidabilità assoluta in uno spazio incredibilmente stretto.
La nostra soluzione integrata combina elettrovalvole, valvole meccaniche, e un regolatore di pressione in un pacchetto ottimizzato in termini di peso.
Soprattutto, abbiamo costruito valvole manuali integrali per mantenere il funzionamento del muso aerodinamico anche durante un guasto elettrico generale.

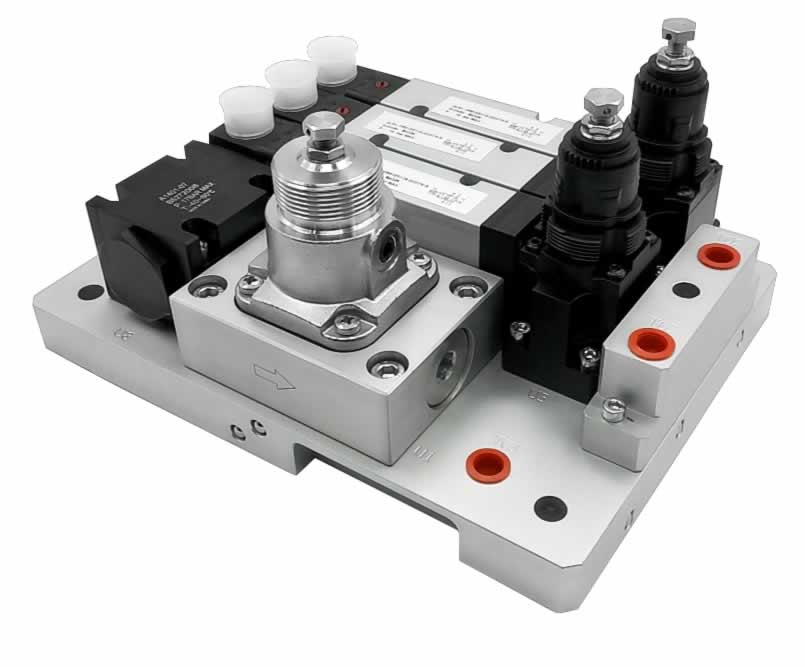

Collettore per sistemi di sabbiatura
La sicurezza ferroviaria è strettamente legata alla trazione, specialmente in condizioni meteorologiche avverse o su pendenze ripide, dove i sistemi di sabbiatura sono fondamentali.
Abbiamo utilizzato dei collettori per creare una soluzione di sistema di sabbiatura modulare e leggero che bilancia prestazioni e praticità. Ogni componente è stato scelto per ottenere un funzionamento affidabile in condizioni difficili, mentre la progettazione modulare ha permesso di conservare la facilità di manutenzione.
Il sistema ottenuto ha rispettato norme severe di certificazione del settore ferroviario fornendo al tempo stesso prestazioni uniformi negli aspetti richiesti.
Raggiungere insieme a noi il pieno potenziale dei collettori
I sistemi ferroviari stanno diventando ogni anno sempre più complessi, spingendo in là i limiti di velocità, efficienza, e prestazioni.
I progressi tecnologici nel campo ferroviario portano nuove sfide per i sistemi pneumatici; in questo campo la tecnologia dei collettori si dimostra essere valida, mettendo insieme diverse funzioni pneumatiche in un pacchetto unico ingegnerizzato armonicamente.
La scelta del giusto partner per i collettori fa tutta la differenza quando si tratta di progettare dei sistemi ferroviari migliori, aumentando le prestazioni, accrescendo l'affidabilità, e semplificando l'installazione.
Con oltre 70 anni di ingegneria di precisione e di competenza nel controllo dei fluidi, sappiamo bene cosa serve per progettare, costruire e implementare questi sistemi sofisticati nelle condizioni del mondo reale.
Se sei curioso di sapere di più su come i collettori di alta qualità possono fornire vantaggi per i sistemi ferroviari, contatta subito il nostro team.
