Hoe verdeelstuktechnologie moderne spoorwegtechniek transformeert

Hoe verdeelstuktechnologie moderne spoorwegtechniek transformeert

Hier is een bekend probleem in de spoorwegtechniek: U ontwerpt een pneumatisch regelsysteem dat tientallen jaren vlekkeloos moet werken, constante trillingen moet kunnen verwerken en extreme temperaturen moet overleven – en dat allemaal in een krappe ruimte moet passen.

Vergeet ook toegang voor onderhoud niet, want uiteindelijk zal iemand deze onderdelen moeten onderhouden.

Hier komen pneumatische verdeelstukken tot hun recht. In plaats van te worstelen met tientallen afzonderlijke componenten – elk met zijn eigen bevestigingspunten, aansluitingen en potentiële storingspunten – kunt u met verdeelstukken alles consolideren in één nauwkeurig ontworpen pakket.

In dit artikel zullen we bekijken hoe verdeelstukken een belangrijke rol spelen in het ontwerp van railsystemen, waarbij we belangrijke productiefactoren benadrukken en bewezen oplossingen delen die nu al een verschil maken in spoorwegactiviteiten.

Het definiëren van pneumatische verdeelstukken en hun rol in de spoorwegtechniek

Pneumatische verdeelstukken zijn bedrieglijk eenvoudige apparaten – gestructureerde blokken of behuizingen die vloeistofstromen door meerdere kruisende kanalen leiden. De techniek die in hun ontwerp en productie wordt gebruikt, is echter nauwkeuriger dan de meesten zich zouden voorstellen.

Het belangrijkste proces is nauwkeurig kruislings boren – het maken van nauwkeurig gepositioneerde gaten die elkaar kruisen in het verdeelstuk om een complex netwerk van interne paden te vormen. Deze kanalen leiden vloeistofstromen af en zorgen ervoor dat externe aansluitingen overbodig zijn.

Het is van essentieel belang dat het kruislings boorproces met absolute nauwkeurigheid wordt uitgevoerd. Vuil of bramen die tijdens het boren achterblijven, kunnen uiteindelijk gevoelige klepmechanismen beschadigen, waardoor het hele systeem in gevaar komt.

Succes in de productie van verdeelstukken is gebaseerd op diepgaande expertise op het gebied van precisiebewerking, integratie van componenten en railspecifieke vereisten – expertise die we hebben ontwikkeld door meer dan 70 jaar ervaring met vloeistof- en bewegingscontrole.

De rol van verdeelstukken in de moderne spoorwegindustrie

Van remsystemen en neuskegelbediening tot schuurmechanismen: verdeelstukken vormen de lijm die veel van de pneumatische circuits samenhoudt en verantwoordelijk zijn voor een veilige en betrouwbare werking van de trein.

Door essentiële functies te consolideren en te vereenvoudigen in één speciaal ontworpen pakket, leveren verdeelstukken een groot aantal voordelen die het ontwerp van het railsysteem ondersteunen. Deze omvatten:

Verbeterde betrouwbaarheid

Storingen in het pneumatische railsysteem kunnen ernstige gevolgen hebben, van serviceonderbrekingen tot veiligheidsproblemen. Lekkages zijn de voornaamste oorzaak, waarbij elke afzonderlijke component een potentieel storingspunt vormt.

Verdeelstukken veranderen de vergelijking door potentiële lekkagebronnen te verminderen. Door kleppen, sensoren en andere onderdelen in één geïntegreerde eenheid te consolideren, wordt het aantal verbindingen dat defect kan raken tot een minimum beperkt. Wanneer er problemen optreden, maakt het systematische, modulaire ontwerp het oplossen van problemen eenvoudig.

Dit vertaalt zich in een grotere betrouwbaarheid van bedrijfskritische railsystemen, waardoor ongeplande uitvaltijd en onderhoudskosten worden gereduceerd. Minder lekken, snellere oplossingen – het is een win-winsituatie voor operationele efficiëntie en de veiligheid van passagiers.

Gestroomlijnde installatie

Denk na over het installeren van traditionele pneumatische railsystemen – er zijn talloze componenten, bevestigingspunten en aansluitingen die beheerd moeten worden. Verdeelstukken transformeren dit hele proces en worden geleverd als geprefabriceerde ‘plug-and-play’-pakketten die naadloos in treinsystemen kunnen worden geïntegreerd.

Het verminderen van het aantal aansluitingen maakt een enorm verschil in installatietijd.

Er zijn minder onderdelen te verwerken, zodat monteurs sneller kunnen werken en minder fouten maken.

De voordelen van het systeem lopen van daaruit voort: eenvoudigere onderhoudsdocumentatie, minder reserveonderdelen op voorraad en meer gestroomlijnde activiteiten in het algemeen. Dit geldt zowel voor nieuwe treinen als voor onderhoud of upgrades van reeds in gebruik zijnde treinen, waardoor het rendement op investeringen wordt gemaximaliseerd.

Compacte voetafdrukken

Elke kubieke centimeter telt in de krappe ruimtes van het onderstel of de plafondholtes van een trein.

Grote afzonderlijke kleppen, regelaars en andere pneumatische componenten nemen snel de beschikbare ruimte in beslag.

Verdeelstukken maken een veel compactere lay-out van componenten mogelijk door meerdere functies samen te voegen in één speciaal ontworpen eenheid. Hun ruimtebesparende ontwerp biedt meer flexibiliteit bij het positioneren van kritieke systemen, waardoor nieuwe mogelijkheden worden geopend voor het optimaliseren van de algehele technische architectuur.

Er zijn tal van gerelateerde voordelen hier. Bijvoorbeeld het verplaatsen van componenten voor een betere toegankelijkheid of het vinden van ruimte voor redundante back-upsystemen.

Kostenbesparing tijdens de levenscyclus

Verdeelstukken zorgen voor kostenbesparingen in de gehele levenscyclus van projecten, van de eerste inkoop tot het doorlopende onderhoud.

De financiële voordelen worden nog verder vergroot door een grotere betrouwbaarheid en ruimte-efficiency. Minder uitvaltijd voor onderhoud en een effectiever gebruik van waardevolle onderwagenruimte zorgen voor aanzienlijk lagere totale eigendomskosten voor railsystemen.

De verschillende typen verdeelstukken begrijpen

Het ontwerp van verdeelstukken is verre van “een algemeen concept”. Verschillende systemen hebben verschillende eisen, van ultieme modulaire flexibiliteit tot specifieke materiaaleigenschappen voor veeleisende omgevingen.

Hier volgen enkele voorbeelden van verdeelstukken die wij produceren en bouwen:

Massieve machinaal bewerkte verdeelstukken

Massieve machinaal bewerkte verdeelstukken bevatten een netwerk van nauwkeurig geboorde kanalen die door een blok metaal of hoogwaardige kunststof lopen – aluminium, roestvrij staal, messing of acetaal.

Het boren moet uitzonderlijk nauwkeurig zijn, omdat bramen op kruispunten van kanalen de flow kunnen verstoren of componenten kunnen beschadigen. We begrijpen het belang van kruislings boren voor het creëren van een schone, gladde binnenkant van verdeelstukken die een maximale doorstroming bieden.

U kunt verschillende verbindingstypen opgeven in uw ontwerp, van NPT tot poorten met rechte schroefdraad.

'3D-geprinte verdeelstukken

Met behulp van geavanceerde 3D-technologie voor metaal- en polymeerafdrukken kunnen complexe vormen en geoptimaliseerde stroompaden worden gecreëerd die voorheen moeilijk of onmogelijk te bereiken waren. Bovendien pakt deze aanpak uitdagingen aan zoals veroudering en lange doorlooptijden, waardoor snellere en beter aanpasbare oplossingen worden geboden om aan veranderende behoeften te voldoen.

Aangepaste verdeelstukken

Aangepaste verdeelstukken zijn gebaseerd op stevige machinaal bewerkte of 3D-geprinte funderingen, waarbij uw kleppen, regelaars en andere regelcomponenten direct in het verdeelblok worden geïntegreerd.

Praktijkvoorbeelden van verdeelstukken in actie

Verdeelstuk-technologie biedt een veelzijdig platform dat kan worden aangepast aan een breed scala van uitdagingen in het railsysteem.

Of het nu gaat om missiekritische remmechanismen, gevoelige neuskegelbediening of essentiële schuurmechanismen, verdeelstukken kunnen worden ontworpen met de juiste componenten, materialen en configuratie om betrouwbare, ruimtebesparende oplossingen te leveren.

Laten we eens kijken naar drie voorbeelden die laten zien hoe onze oplossingen voor verdeelstukken echte technische uitdagingen oplossen:

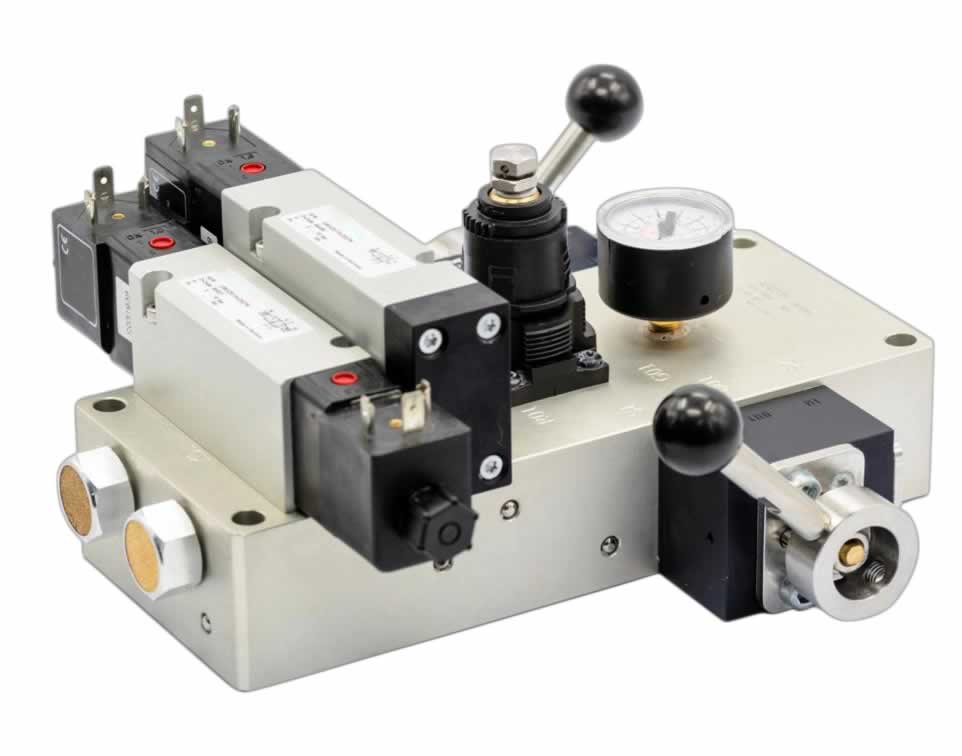

Neuskegel verdeelstuk

Neuskegelbediening vormt een voortdurende uitdaging: absolute betrouwbaarheid bereiken in een ongelooflijk krappe ruimte.

Onze geïntegreerde oplossing combineerde solenoïdekleppen, mechanische kleppen en een drukregelaar in een pakket dat is geoptimaliseerd voor het gewicht.

We hebben geïntegreerde handbediende kleppen gebouwd om de neuskegel te laten werken, zelfs bij een complete elektrische storing.

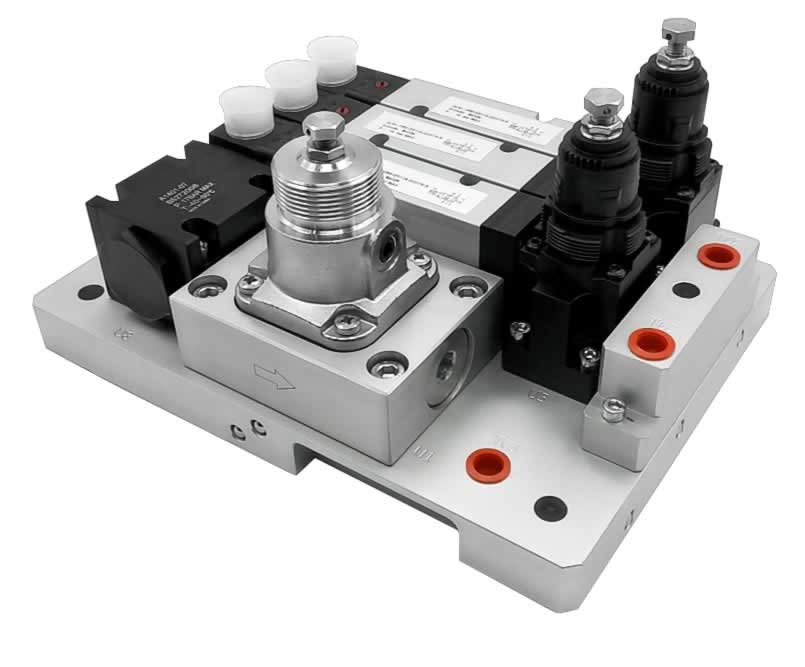

Verdeelstuk van het schuursysteem

Railveiligheid is nauw verbonden met tractie, vooral bij slecht weer of op steile hellingen, waar schuursystemen essentieel zijn.

We gebruikten verdeelstukken om een modulair, lichtgewicht schuursysteem te bouwen dat prestaties uitbalanceerde met toepasbaarheid. Elk onderdeel is geselecteerd voor een betrouwbare werking onder zware omstandigheden, terwijl het modulaire ontwerp het onderhoud eenvoudig hield.

Het resulterende systeem voldeed aan strenge normen voor railcertificatie en leverde consistente prestaties precies waar dat nodig was.

Het volledige potentieel van verdeelstukken met ons benutten

Railsystemen worden elk jaar complexer en verleggen de grenzen van snelheid, efficiëntie en prestaties.

De vooruitgang op het gebied van railtechnologie brengt nieuwe uitdagingen met zich mee voor pneumatische systemen. Op dit punt bewijst de technologie van het verdeelstuk zijn waarde en worden meerdere pneumatische functies samengebracht in één elegant ontworpen pakket.

Het kiezen van de juiste verdeelstukpartner maakt het verschil als het gaat om het ontwerpen van betere railsystemen – het verbeteren van de prestaties, het verhogen van de betrouwbaarheid en het vereenvoudigen van de installatie.

Als u graag meer wilt weten over de voordelen van hoogwaardige verdeelstukken voor railsystemen, neem dan vandaag nog contact op met ons team.
