Lineaire assen- hoge snelheid en snelle respons

Een aantal hoogwaardige lineaire assen met uiteenlopende opties voor de aandrijving, geleiden en profiel.

Van lichte tot zeer zware belasting, van gespecialiseerde toepassingen in cleanrooms tot ATEX-zones, ons uitgebreide assortiment betekent dat wij units met lineaire as kunnen leveren voor iedere behoefte.

Nauwkeurige lineaire, enkelassige units bieden unieke flexibiliteit als gevolg van hun modulaire constructie van hoogkwalitatieve profielen, geleiders, aandrijvingen en componenten voor randapparatuur.

Iedere lineaire as kan afzonderlijk worden geconfigureerd en gemodificeerd, en naast onze standaard units bieden we ook roestvrijstalen en gewapende componenten aan die geschikt zijn voor toepassingen in ruimtes met explosiebeveiliging (ATEX) en verwerking van levensmiddelen, en cleanrooms. Daarnaast leveren we een groot assortiment aan randapparatuur zoals motoren, aandrijvingen, verbindingsassen, schakelaars, reductiekasten, noodremmen, kettingen en nog veel meer, waarmee we onze lineaire assen kunnen aanpassen aan uw individuele wensen.

Lineaire as met tandriemaandrijving

Lineaire assen met tandriemaandrijving worden gebruikt in iedere sector en in een grote verscheidenheid aan toepassingen. Het maakt niet uit hoe vaak en hoe ver u uw werkstukken wilt verplaatsen, lineaire units met riemaandrijving zijn ideaal voor snelle transport- en positioneringstaken. De lineaire as wordt aangedreven door een met staal gewapend tandriem die licht of zware lasten van punt A naar punt B brengen, binnen de gewenste cyclustijd. Deze oplossingen staan bekend om hun hoge snelheid en de indrukwekkende resultaten, zelfs over grotere afstanden. De wagen wordt gepositioneerd met behulp van een rol- of railgeleiding, afhankelijk van de productserie en de vereisten van de toepassing.

Hoge snelheid en herhaalbaarheid

Snelle acceleratie (tot 30 m/s2) met snelheden tot 10 m/s. Herhaalbaarheid van +/- 0,1 mm.

Geschikt voor alle omgevingen

Voor gebruik in ATEX-zones, cleanrooms en vacuümtoepassingen.

Lange levensduur

De aandrijvingstechniek en de lagermechanismeszorgen voor een lange levensduur.

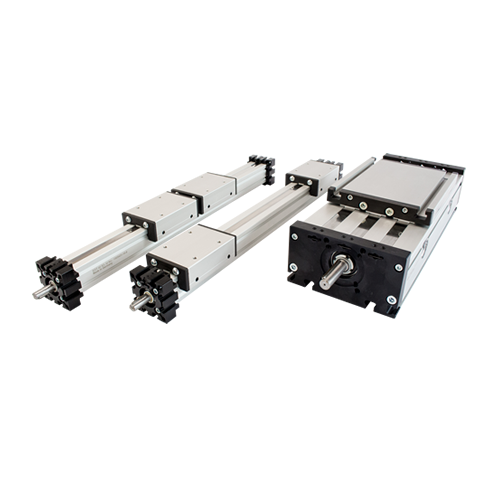

Lineaire as met spindelaandrijving

Lineaire assen met spindelaandrijvingen genereren hoge invoerkrachten en bieden extreem accurate positioneringsnauwkeurigheid en herhaalbaarheid - waardoor ze een populaire standaard zijn voor verwerkings-, doserings- en positioneringstoepassingen. Onze spindelaandrijvingen worden gekenmerkt door zeer hoge nauwkeurigheid, die zelfs wordt gegarandeerd in zware bedrijfsomgevingen en bij lange gebruikstijden. De systemen worden aangedreven door een spindel met trapeziumdraad, of door een kogelomloopspindel. Voor het positioneren van de wagen kunt u kiezen tussen glijgeleiding, rolgeleiding of railgeleiding.

Hoge positioneringsnauwkeurigheid

Kogelomloopaandrijvingen zijn in het bijzonder geschikt voor toepassingen die zeer hoge eisten stellen aan de nauwkeurigheid. Kogelomloopaandrijvingen realiseren een nauwkeurigheid van +/- 0,025 mm.

Hoge invoerkrachten

Trapeziumdraadaandrijvingen zijn geschikt voor het overdragen van hoge axiale krachten.

Operationele veiligheid

Zelfborgende optie met trapeziumdraadaandrijvingen.

Lineaire as met tandheugelaandrijving

Lineaire assen met tandheugelaandrijving zijn geschikt voor toepassingen waarbij extreem zware lasten over grote afstanden moeten worden verplaatst. Zelfs onder zware belasting garanderen deze de meest accurate positioneringsnauwkeurigheid. Daarnaast kunnen met dit ontwerp meerdere wagens onafhankelijk van elkaar worden bediend op de lineaire unit. Tandheugelsystemen zijn ideaal voor het heffen van zware lasten en voor gebruik in cartesiaanse systemen. De wagen wordt gepositioneerd met behulp van een rol- of railgeleiding, afhankelijk van de productserie en de vereisten van de toepassing.

Lange levensduur

Heugel en heugelwielen garanderen een zeer lange levensduur

Verlengde slagen

Er kan een willekeurig aantal heugelsegmenten aan elkaar worden gekoppeld, waardoor grote afstanden kunnen worden overbrugd.

Meerdere wagens

Indien nodig kunnen meerdere door een motor aangedreven wagens onafhankelijk van elkaar bewegen.

Technische specificaties en opties

Our linear axis offer an array of features and benefits to meet all of your application needs.

Available with a wide range of options to ensure compatibility with your specific requirements, they can be fully customised to meet your precise specifications. The range features both internal and external guidance and robust construction with an environmental strip for added protection and durability. Built to last, they are certified to withstand difficult operating conditions, ensuring they are optimised for use even in the toughest environments.

Grootte 30 – 200 mm
Slagen tot 60 m
Belasting max. 1000 kg en meer in combinatie
Snelheid max. 14 m/s
Acceleratie max. 100 m/s²
Bedrijfstemperatuur -40 ºC tot 60 ºC
Herhaalbaarheid 0,02 – 0,1 mm
