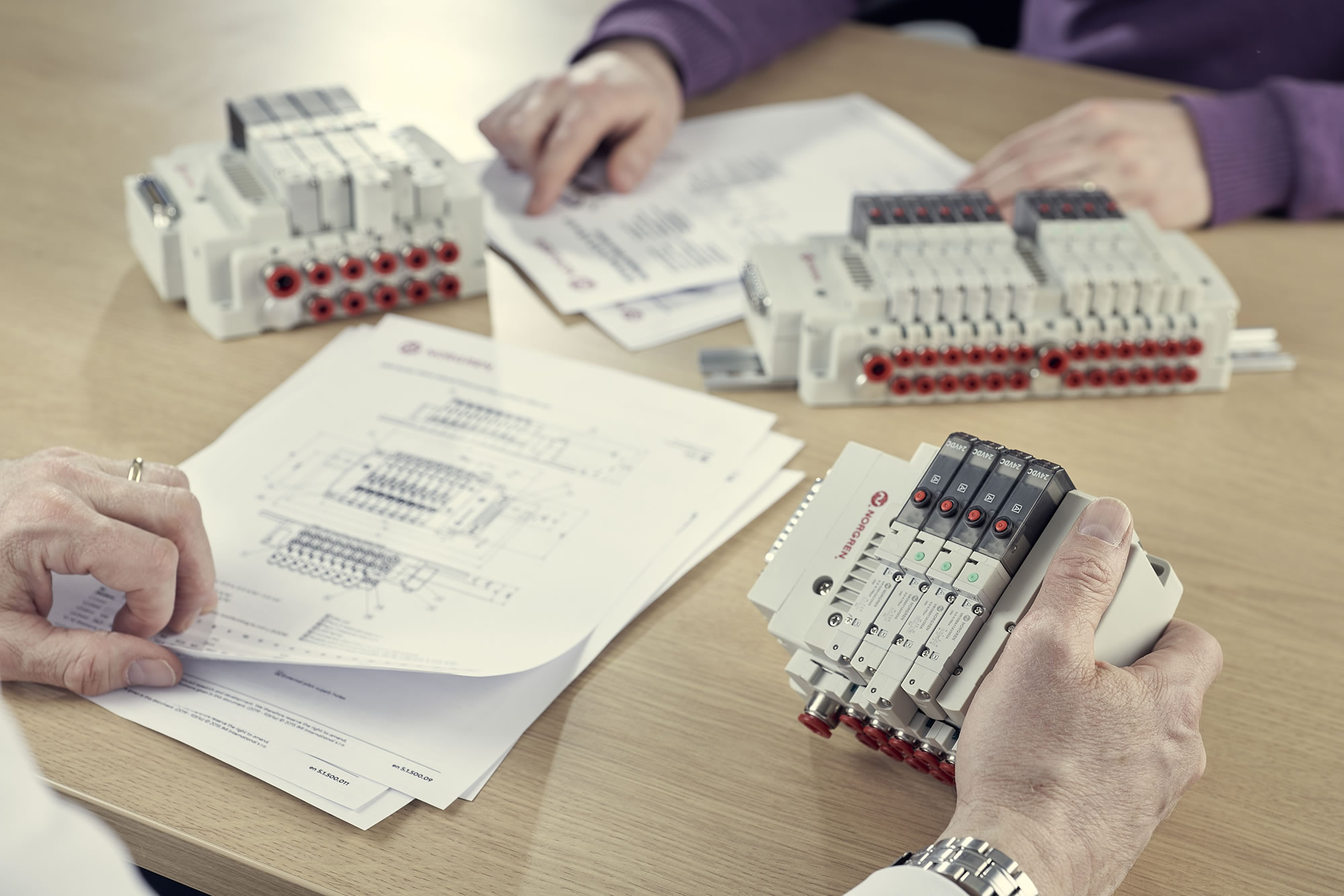

Wyspy zaworowe, zwane również zbloczami zaworowymi, zaworami systemowymi lub rozdzielaczami wtykowymi, są powszechnie stosowane w układach maszyn do upraszczania montażu, skracania czasu przestojów i ułatwiania diagnostyki pod kątem usterek. Są one konfigurowane indywidualnie pod kątem konkretnych potrzeb i zastosowań.

Wyspy zaworowe składają się ze zbioru zaworów zamontowanych na jednej podstawie. Ograniczają one niezbędne ilości przewodów rurowych, przyłączy elektrycznych i ograniczają złożoność układów. Wyspy zaworowe są w naszej ofercie od dwudziestu lat – aktualnie są to zawory serii VR, VM i VS.

Wyspy zaworowe IMI Norgren VR to synonim nowych poziomów elastyczności i modułowości. Prosta konstrukcja wtykowa z podstawą pomocniczą umożliwia łatwą wymianę podczas montażu i konserwacji. Zwiększanie rozmiaru i funkcjonalności wyspy zaworowej w celu jej dostosowania zmieniających się potrzeb zastosowania to prosty proces typu „plug and play”.

Wyspy serii VM mają lekki rozdzielacz z wysoko wytrzymałego polimeru, natomiast układ na aluminiowej, podstawie odlewanej ciśnieniowo wysp serii VS spełnia wymagania wymiarowe określone w normie ISO. Dodatkowo można wybrać suwak z uszczelnieniem miękkim (do dużego natężenia przepływu) lub bezkołnierzowy (do długiego cyklu życia).

Gama wysp zaworowych

VR10

Wyspy VR10 mają korpus wykonany z ZnDC i ADC, aluminiową zasuwę i uszczelnienia z NBR, dzięki czemu ich konstrukcja jest jednocześnie wytrzymała i lekka. Przez zawór o szerokości 10 mm może przepływać strumień cieczy o dużym natężeniu (5/3, 270 l/min; 2×3/2 i 5/2, 220 l/min). Do wyboru dostępne są zawory o stopniu ochrony IP40 i IP65, które można montować w dowolnym kierunku ustawienia. Można wybrać jeden z następujących wariantów: wielowtykowe 24 V DC i 12 V DC, EtherNet/IP, PROFINET, EtherCAT oraz IO-Link.

• Zapoznaj się z kartą katalogową

VR15

Wyspy VR15 mają korpus wykonany z ZnDC i ADC, aluminiową zasuwę i uszczelnienia z NBR, dzięki czemu ich konstrukcja jest jednocześnie wytrzymała i lekka. Przez zawór o szerokości 15 mm może przepływać strumień cieczy o dużym natężeniu (5/3, 590 l/min; 2×3/2, 460 l/min i 5/2, 520 l/min). Do wyboru dostępne są zawory o stopniu ochrony IP40 i IP65, które można montować w dowolnym kierunku ustawienia. Można wybrać jeden z następujących wariantów: wielowtykowe 24 V DC i 12 V DC, EtherNet/IP, PROFINET, EtherCAT oraz IO-Link.

• Zapoznaj się z kartą katalogową

VM10

Wyspy VM10 mają korpus i płytki czołowe z kopolimeru PPA, aluminiowy suwak i uszczelnienia z NBR, dzięki czemu są kompaktowe i lekkie. Sam zawór suwakowy jest sterowany pośrednio. Przez zawór o szerokości 10 mm może przepływać strumień cieczy o dużym natężeniu (5/2, 400 l/min; 2×3/2 i 5/3, 350 l/min). Wyspy podłączane pojedynczo mają stopień ochrony IP40, a zespoły wielowtykowe i Fieldbus – IP65. Zawory gilotynowe mają zintegrowane złączki wciskowe (PIF) o średnicy 3 mm, 4 mm i 6 mm.

• Zapoznaj się z kartą katalogową

VM15

Wyspy VM15 mają korpus i płytki czołowe z kopolimeru PPA, aluminiowy suwak i uszczelnienia z NBR, dzięki czemu są kompaktowe i lekkie. Sam zawór suwakowy jest sterowany pośrednio. Przez zawór o szerokości 15 mm może przepływać strumień cieczy o dużym natężeniu (5/2, 1000 l/min; 2×3/2, 965 l/min i 5/3, 900 l/min). Wyspy podłączane pojedynczo mają stopień ochrony IP40, a zespoły wielowtykowe – IP65. Zawory gilotynowe mają zintegrowane złączki wciskowe (PIF) o średnicy 6 mm, 8 mm i 10 mm.

• Zapoznaj się z kartą katalogową

VS18

Wyspy VS18 mają korpus i podstawę pomocniczą z odlewanego ciśnieniowo aluminium o szerokości 18 mm zgodnie z normą ISO 15407-2. Elektrozawór sterowany zaworem sterującym z podwójną zasuwą umożliwia zastosowanie zasuwy bezkołnierzowej (o długiej żywotności) lub uszczelnienia miękkiego (do dużego natężenia przepływu – 2×2/2, 550 l/min, 2×3/2, 600 l/min, 5/2 i 5/3, 650 l/min). Zespoły mają zintegrowaną magistralę fieldbus i można je rozbudowywać na miejscu, używając stacji dodatkowych. Połączenia ustawia się za pomocą uniwersalnych złączy wielowtykowych PNP/NPN 24 V DC.

• Zapoznaj się z kartą katalogową

VS26

Wyspy VS26 mają korpus i podstawę pomocniczą z odlewanego ciśnieniowo aluminium o szerokości 26 mm zgodnie z normą ISO 15407-2. Elektrozawór sterowany zaworem sterującym z podwójną zasuwą umożliwia zastosowanie zasuwy bezkołnierzowej (o długiej żywotności) lub uszczelnienia miękkiego (do dużego natężenia przepływu – 2×2/2, 1150 l/min, 2×3/2, 1250 l/min, 5/2 i 5/3, 1350 l/min). Zespoły mają zintegrowaną magistralę fieldbus i można je rozbudowywać na miejscu, używając stacji dodatkowych. Połączenia ustawia się za pomocą uniwersalnych złączy wielowtykowych PNP/NPN 24 V DC.

• Zapoznaj się z kartą katalogową
