Oto znany problem w inżynierii kolejowej: Projektujesz pneumatyczny system sterowania, który musi działać bezbłędnie przez dziesięciolecia, radzić sobie z ciągłymi wibracjami i przetrwać ekstremalne temperatury, a wszystko to mieszcząc się w ciasnej przestrzeni.
Nie zapomnij również o dostępie do konserwacji, ponieważ ktoś w końcu będzie musiał serwisować te komponenty.
To właśnie tutaj kolektory pneumatyczne znajdują swoje zastosowanie. Zamiast zmagać się z dziesiątkami oddzielnych komponentów – każdy z własnymi punktami montażowymi, połączeniami i potencjalnymi punktami awarii – kolektory pozwalają skonsolidować wszystko w jednym, precyzyjnie zaprojektowanym pakiecie.
W tym artykule przyjrzymy się, w jaki sposób kolektory odgrywają kluczową rolę w projektowaniu systemów kolejowych, podkreślając ważne czynniki produkcyjne i dzieląc się sprawdzonymi rozwiązaniami, które już dziś mają wpływ na operacje kolejowe.
Definiowanie kolektorów pneumatycznych i ich rola w inżynierii kolejowej
Kolektory pneumatyczne to zwodniczo proste urządzenia – bloki lub obudowy o odpowiedniej strukturze, które kierują przepływ płynu przez wiele przecinających się kanałów. Jednak inżynieria zastosowana w ich projektowaniu i produkcji, jest bardziej precyzyjna, niż większość z nas może sobie wyobrazić.
Kluczowym procesem jest precyzyjne wiercenie krzyżowe – tworzenie precyzyjnie rozmieszczonych otworów, które przecinają się w bloku kolektora, tworząc złożoną sieć wewnętrznych ścieżek. Kanały te kierują przepływy płynów, eliminując potrzebę stosowania zewnętrznych połączeń.
Wykonanie procesu wiercenia poprzecznego z absolutną dokładnością ma kluczowe znaczenie. Wszelkie zanieczyszczenia lub zadziory pozostawione podczas wiercenia mogą ostatecznie uszkodzić wrażliwe mechanizmy zaworów, zagrażając całemu systemowi.
Sukces w produkcji rozdzielaczy opiera się na głębokiej wiedzy specjalistycznej w zakresie precyzyjnej obróbki, integracji komponentów i wymagań specyficznych dla szyn – wiedzy, którą zdobyliśmy dzięki ponad 70-letniemu doświadczeniu w zakresie sterowania płynami i ruchem.
Rola rozdzielaczy w nowoczesnej kolei
Od układów hamulcowych i kontroli stożka czołowego po mechanizmy piaskowania, rozdzielacze są spoiwem łączącym wiele obwodów pneumatycznych odpowiedzialnych za bezpieczne i niezawodne działanie pociągu.
Konsolidując i upraszczając krytyczne funkcje w jednym, zaprojektowanym pakiecie, rozdzielacze zapewniają szereg korzyści, które wspierają projektowanie systemów kolejowych. Obejmują one:
Zwiększoną niezawodność
Awarie kolejowych systemów pneumatycznych mogą mieć poważne konsekwencje, od zakłóceń w świadczeniu usług po kwestie bezpieczeństwa. Głównym winowajcą są nieszczelności, a każdy pojedynczy element stanowi potencjalny punkt awarii.
Rozdzielacze zmieniają to równanie, redukując potencjalne źródła wycieków. Konsolidacja zaworów, czujników i innych części w jeden zintegrowany zespół minimalizuje liczbę połączeń, które mogą ulec awarii. Gdy pojawią się problemy, systematyczna, modułowa konstrukcja ułatwia rozwiązywanie problemów.
Przekłada się to na zwiększoną niezawodność krytycznych systemów kolejowych, redukując nieplanowane przestoje i koszty konserwacji. Mniej wycieków, szybsze naprawy – to korzystne rozwiązanie dla wydajności operacyjnej i bezpieczeństwa pasażerów.
Installazione semplificata
Think about installing traditional rail pneumatic systems – there are numerous components, mounting points, and connections to manage. Manifolds transform this entire process, arriving as pre-engineered, plug-and-play packages that integrate seamlessly into train systems.
Zmniejszenie liczby połączeń znacznie skraca czas instalacji.
Jest mniej części do obsługi, więc technicy mogą pracować szybciej i popełniać mniej błędów.
Pensiamo all'installazione di sistemi pneumatici ferroviari tradizionali; sono numerosi i componenti, i punti di montaggio e i collegamenti da gestire. I collettori trasformano questo intero processo, essendo forniti come pacchetti pre-progettati e pronti all'uso in grado di integrarsi perfettamente nei sistemi ferroviari.
Kompaktowe wymiary
W ciasnych przestrzeniach podwozia pociągu lub wnęk sufitowych liczy się każdy centymetr sześcienny.
Nieporęczne pojedyncze zawory, regulatory i inne elementy pneumatyczne szybko zajmują dostępną przestrzeń.
Kolektory umożliwiają znacznie gęstsze rozmieszczenie komponentów poprzez konsolidację wielu funkcji w jednym zaprojektowanym zespole. Ich konstrukcja, zajmująca niewiele miejsca, zapewnia większą elastyczność w pozycjonowaniu krytycznych systemów, otwierając nowe możliwości optymalizacji ogólnej architektury technicznej.
Wiąże się z tym wiele powiązanych korzyści. Na przykład zmiana położenia komponentów w celu zapewnienia lepszej dostępności lub znalezienie miejsca na nadmiarowe systemy kopii zapasowych.
Oszczędności kosztów w całym cyklu życia
Kolektory zapewniają oszczędności kosztów w całym cyklu życia projektu, od początkowego zakupu po bieżącą konserwację.
Współpraca z jednym dostawcą rozdzielaczy i wstępnie zintegrowanych komponentów eliminuje złożoność łańcucha dostaw. W połączeniu z szybszą instalacją, mniejszym zapotrzebowaniem na siłę roboczą i standaryzowanymi konstrukcjami modułowymi, które minimalizują zapasy części zamiennych – oszczędności szybko się sumują.
Korzyści finansowe są jeszcze większe dzięki zwiększonej niezawodności i efektywności wykorzystania przestrzeni. Mniej przestojów konserwacyjnych i bardziej efektywne wykorzystanie cennej przestrzeni podwozia zapewniają znacznie niższy całkowity koszt posiadania systemów kolejowych.
Zrozumienie różnych typów rozdzielaczy
Konstrukcja kolektora nie jest uniwersalna. Różne systemy mają różne wymagania, od najwyższej elastyczności modułowej po specyficzne właściwości materiałów w trudnych warunkach.
Oto kilka przykładów rozdzielaczy, które produkujemy i budujemy:
Solidnie obrobione kolektory
Solidne, obrabiane maszynowo kolektory zawierają sieć precyzyjnie nawierconych kanałów biegnących przez blok metalu lub wysokowydajnego tworzywa sztucznego – aluminium, stali nierdzewnej, mosiądzu lub acetalu.
Wiercenie musi być wyjątkowo dokładne, ponieważ wszelkie zadziory na przecięciach kanałów mogą zakłócać przepływ lub uszkadzać komponenty. Rozumiemy znaczenie wiercenia poprzecznego dla tworzenia czystych, gładkich wnętrz kolektorów, które maksymalizują przepływ.
W projekcie można określić różne typy połączeń, od NPT po porty z gwintem prostym.
Rozdzielacze drukowane w 3D
Wykorzystanie zaawansowanej technologii druku 3D z metalu i polimerów umożliwia tworzenie skomplikowanych kształtów i zoptymalizowanych ścieżek przepływu, które wcześniej były trudne lub niemożliwe do osiągnięcia. Ponadto podejście to pozwala sprostać wyzwaniom takim jak przestarzałość i długi czas realizacji, zapewniając szybsze i bardziej elastyczne rozwiązania spełniające zmieniające się potrzeby.
Kolektory niestandardowe
Kolektory niestandardowe opierają się na solidnych fundamentach wykonanych maszynowo lub wydrukowanych w 3D, bezpośrednio integrując zawory, regulatory i inne elementy sterujące w bloku kolektorów.
Rzeczywiste przykłady rozmaitości w działaniu
Technologia kolektorów oferuje wszechstronną platformę, którą można dostosować do szerokiego zakresu wyzwań związanych z systemami kolejowymi.
Niezależnie od tego, czy obsługują krytyczne dla misji elementy sterujące hamowaniem, wrażliwe uruchamianie stożka czołowego, czy istotne mechanizmy piaskowania, kolektory mogą być zaprojektowane z odpowiednimi komponentami, materiałami i konfiguracją, aby zapewnić niezawodne, zajmujące mało miejsca rozwiązania.
Przyjrzyjmy się trzem przykładom, które pokazują, jak nasze kolektory rozwiązują prawdziwe wyzwania inżynieryjne:

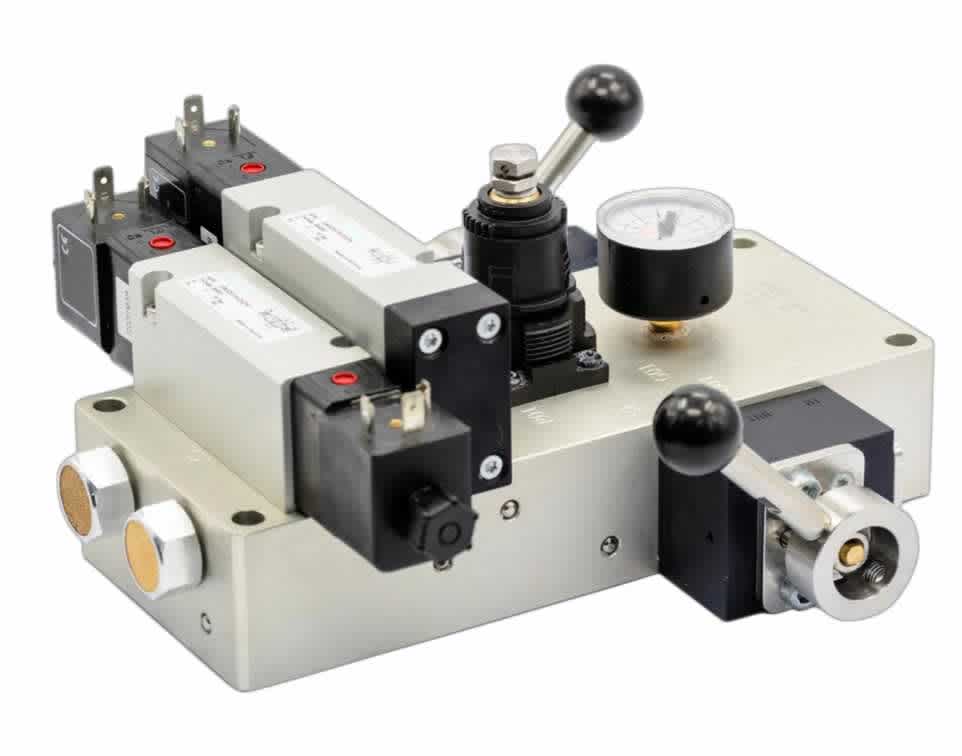

Kolektor stożka czołowego
Kontrola stożka czołowego stanowi odwieczne wyzwanie – osiągnięcie absolutnej niezawodności w niezwykle ciasnej przestrzeni.
Nasze zintegrowane rozwiązanie łączyło zawory elektromagnetyczne, zawory mechaniczne i regulator ciśnienia w pakiecie o zoptymalizowanej masie.
Co ważne, zbudowaliśmy zintegrowane zawory ręczne, aby stożek czołowy działał nawet w przypadku całkowitej awarii zasilania elektrycznego.

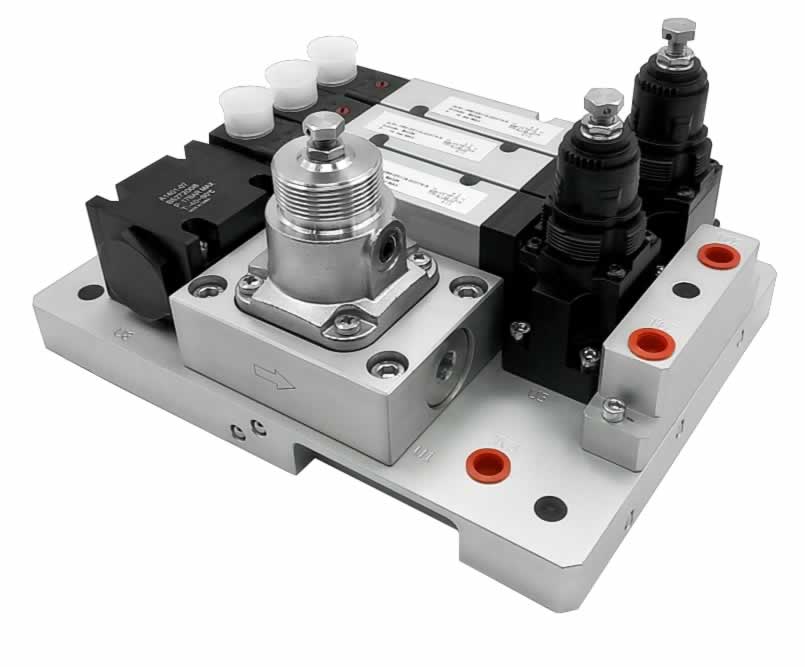

Kolektor systemu szlifowania
Bezpieczeństwo kolei jest ściśle związane z trakcją, szczególnie w niekorzystnych warunkach pogodowych lub na stromych pochyłościach, gdzie systemy piaskowania są niezbędne.
Użyliśmy kolektorów do zbudowania modułowego, lekkiego systemu szlifowania, który równoważy wydajność z praktycznością. Każdy komponent został wybrany z myślą o niezawodnym działaniu w trudnych warunkach, a modułowa konstrukcja ułatwia konserwację.
Powstały w ten sposób system spełniał rygorystyczne normy certyfikacji kolejowej, zapewniając jednocześnie stałą wydajność dokładnie tam, gdzie było to potrzebne.
Uwolnij z nami pełny potencjał kolektorów
Systemy kolejowe z roku na rok stają się coraz bardziej złożone, przesuwając granice prędkości, wydajności i osiągów.
Postęp w technologii kolejowej stawia nowe wyzwania przed systemami pneumatycznymi; to właśnie tutaj technologia kolektorów naprawdę udowadnia swoją wartość, łącząc wiele funkcji pneumatycznych w jednym elegancko zaprojektowanym pakiecie.
Wybór odpowiedniego partnera w zakresie kolektorów robi różnicę, jeśli chodzi o projektowanie lepszych systemów szynowych - poprawiając wydajność, zwiększając niezawodność i upraszczając instalację.
Dzięki ponad 70-letniemu doświadczeniu w zakresie inżynierii precyzyjnej i kontroli płynów rozumiemy, co jest potrzebne do zaprojektowania, wyprodukowania i wdrożenia tych wyrafinowanych systemów w rzeczywistych warunkach.
Jeśli chcesz dowiedzieć się więcej o tym, w jaki sposób wysokiej jakości kolektory mogą przynieść korzyści systemom kolejowym, skontaktuj się z naszym zespołem już dziś.
