Aqui está um problema familiar em engenharia ferroviária: Você está projetando uma sistema de controle pneumático que precisa funcionar sem problemas por décadas, lidar com vibrações constantes e sobreviver a temperaturas extremas — tudo isso junto em um espaço apertado.

Não se esqueça também do acesso a manutenções, pois alguém precisa dar manutenção nesses componentes de vez em quando.

É aí que manifolds pneumáticos demonstram sua utilidade. Em vez de lutar com dezenas de componentes independentes — cada um com seus próprios pontos de instalação, conexões e potenciais pontos de falha — manifolds permitem que você consolide tudo em um único pacote projetado com precisão.

Neste artigo, abordaremos como manifolds desempenham um papel fundamental no projeto de sistemas ferroviários, destacando fatores de fabricação importantes e compartilhando soluções comprovadas que já fazem a diferença em operações ferroviárias hoje em dia.

Definindo manifolds pneumáticos e seu papel na engenharia ferroviária

Manifolds pneumáticos são dispositivos aparentemente simples — blocos ou alojamentos estruturados que direcionam os fluxos de fluido através de diversos canais que se interceptam. Porém, a engenharia envolvida em seu projeto e fabricação é mais precisa do que muitos possam imaginar.

O processo principal é a furação transversal de precisão — produzindo furos precisamente posicionados que se interceptam no interior do bloco de manifold para formar uma rede complexa caminhos internos. Esses canais direcionam o fluxo de fluidos, eliminando a necessidade de conexões externas.

Executar o processo de furação transversal com total precisão é essencial. Quaisquer detritos ou rebarbas esquecidas durante a furação podem acabar danificando mecanismos sensíveis e válvulas, comprometendo todo o sistema.

O sucesso na fabricação de manifolds se dá pelo conhecimento aprofundado em usinagem de precisão, integração de sistemas e requisitos ferroviários específicos — conhecimento que desenvolvemos ao longo de mais de 70 anos de experiência em controle de fluidos e de movimento.

O papel de manifolds na ferrovia moderna

De sistemas de frenagem e controles de cone frontal a mecanismos de jato de areia, manifolds são o “adesivo” que junta os muitos circuitos pneumáticos responsáveis pela operação segura e confiável de trens.

Ao consolidar e simplificar funções críticas em um único pacote projetado, manifolds geram uma série de benefícios que apóiam o projeto de sistemas ferroviários. Isso inclui:

Melhorias na confiabilidade

As falhas em sistemas pneumáticos ferroviários podem levar a graves consequências, da interrupção de serviços a problemas de segurança. Vazamentos são os principais culpados, com cada componente individualmente representando um potencial ponto de falha.

Manifolds mudam a equação ao reduzir potenciais fontes de vazamento. Consolidando válvulas, sensores e outras peças em um único conjunto integrado minimiza o número de conexões passíveis de falhas. Quando surgem problemas, o design modular e sistemático facilita a resolução de problemas.

Isso se traduz em melhorias na confiabilidade em todos os sistemas ferroviários de missão crítica, reduzindo paralisações não planejadas e custos de manutenção. Menos vazamentos, reparos mais rápidos — trata-se de uma situação de ganha-ganha para a eficiência operacional e a segurança de passageiros.

Simplicidade de instalação

Pense na instalação de sistemas pneumáticos ferroviários tradicionais — há inúmeros componentes, pontos de instalação e conexões para gerenciar. Manifolds transformam esse processo como um todo, chegando como pacotes pré-projetados Plug and Play que se integram perfeitamente nos sistemas de trens.

Reduzir o número de conexões faz uma diferença brutal no tempo de instalação.

Há poucas peças para manusear. Dessa forma, os técnicos podem trabalhar mais rápido e cometer menos erros.

Os benefícios decorrem daí — documentação de manutenção mais simples, inventário de peças de reposição reduzido e operações mais simplificadas no geral. Isso se aplica tanto a trens novos e manutenções como a melhorias naqueles já em serviço, maximizando o retorno de investimento.

Espaços ocupados compactos

Cada centímetro cúbico conta em espaços confinados no carro inferior ou no forro do teto de um trem.

Válvulas individuais, reguladores e outros componentes pneumáticos volumosos ocupam rapidamente o espaço disponível.

Manifolds possibilitam layouts mais densos de componentes ao considerar diversas funções em um único conjunto projetado. Seu design econômico em termos de espaço oferece maior flexibilidade no posicionamento de sistemas críticos, abrindo novas possibilidades para a otimização da arquitetura técnica como um todo.

Aqui há inúmeros benefícios relacionados. Por exemplo, o reposicionamento de componentes para uma melhor acessibilidade ou a descoberta de espaço para sistemas-reserva redundantes.

Economia nos custos durante o ciclo de vida

Manifolds geram economia de custos nos ciclos de vida de projetos, da aquisição inicial à manutenção em andamento.

Os benefícios financeiros vão mais além por meio da melhoria na confiabilidade e na eficiência de espaço. Menos tempo de paralisação por manutenções e utilização mais eficaz de espaço valioso no carro inferior proporcionam um custo total de propriedade significativamente mais baixo para sistemas ferroviários.

Entendendo os diversos tipos de manifolds

O design de um manifold está longe de “um único tamanho para tudo”. Sistemas diferentes têm requisitos diferentes, da flexibilidade modular definitiva a propriedades específicas de materiais para ambientes agressivos.

Aqui estão alguns exemplos de manifolds que fabricamos e construímos:

Manifolds sólidos usinados

Manifolds sólidos usinados contêm uma rede de canais com furação de precisão passando através de um bloco de metal ou plástico de alto desempenho — alumínio, aço inoxidável, latão ou acetal.

A furação precisa ser excepcionalmente precisa, pois qualquer rebarba nas interseções entre canais pode interferir no fluxo ou danificar componentes. Compreendemos a importância da furação transversal na criação de partes internas de manifold limpas e lisas que maximizem o fluxo.

Você pode especificar diferentes tipos de conexões em seu projeto, de portas NPT às de roscas retas.

Manifolds impressos em 3D

Utilizando tecnologia de impressão 3D de metal e polímero possibilita a criação de formatos intrincados e otimizados de caminhos de fluxo que anteriormente eram difíceis ou impossíveis de se obter. Além disso, essa abordagem trata de desafios como a obsolescência e prazos de entrega prolongados, proporcionando soluções mais rápidas e adaptáveis para atender às necessidades crescentes.

Manifolds personalizados

Manifolds personalizados baseiam-se em usinagem sólida ou impressões 3D, integrando diretamente suas válvulas, reguladores e outros componentes de controle no bloco do manifold.

Exemplos reais de manifolds em ação

A tecnologia de manifold oferece uma plataforma versátil que pode ser personalizada para enfrentar uma vasta gama de desafios no sistema ferroviário.

Não importa se suportam controles de frenagem de missão crítica, atuação sensitiva no cone frontal, ou mecanismos essenciais de jato de areia, manifolds podem ser projetados com componentes, materiais e configuração corretos para proporcionar soluções confiáveis e eficientes em termos de espaço.

Vamos observar três exemplos que demonstram como nossas soluções resolvem desafios reais de engenharia:

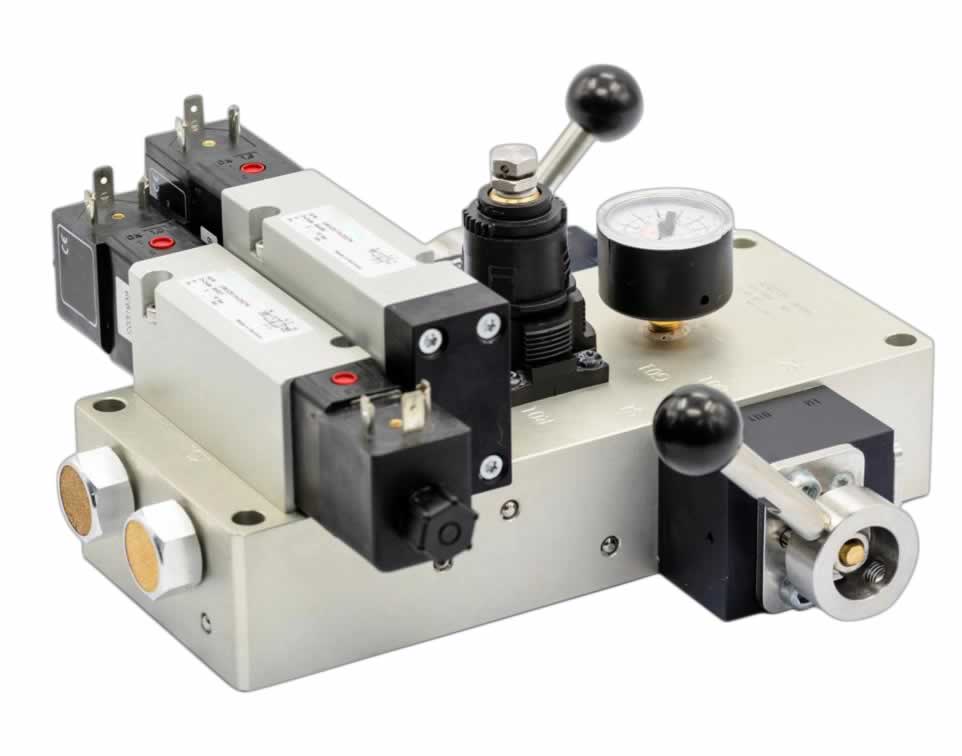

Manifold do cone frontal

O controle do cone frontal apresenta um desafio constante — atingir total confiabilidade em um espaço incrivelmente apertado.

Nossa solução integrada combinou válvulas solenoides, válvulas mecânicas e um regulador de pressão em um pacote de peso otimizado.

Vale ressaltar que construímos válvulas manuais integrais para manter o cone frontal funcionando até mesmo durante uma queda total de energia elétrica.

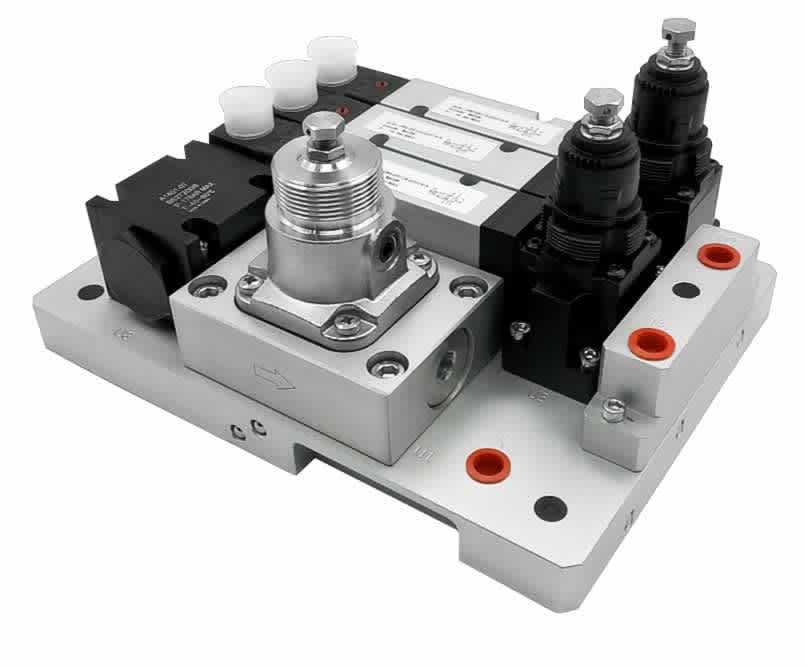

Manifold do sistema de jato de areia

A segurança nas ferrovias está estreitamente ligada à tração, especialmente em condições climáticas adversas ou em rampas íngremes, onde sistemas de jato de areia são essenciais.

Utilizamos manifolds para construir uma solução de sistema de jato de areia modular e leve que equilibrasse desempenho e praticidade. Cada componente foi selecionado para uma operação confiável em condições agressivas, enquanto o design modular facilitava a manutenção.

O sistema resultante atendeu estritamente às normas ferroviárias de certificação, proporcionando desempenho consistente exatamente onde era necessário.

Desvendando conosco o pleno potencial de manifolds

Os sistemas ferroviários estão ficando mais complexos a cada ano, ultrapassando os limites de velocidade, eficiência e desempenho.

Os avanços na tecnologia ferroviária trazem novos desafios para os sistemas pneumáticos — e é aqui que a tecnologia de manifold prova verdadeiramente o seu valor, juntando diversas funções pneumáticas em um único pacote elegantemente projetado.

Escolher o parceiro de manifold correto faz toda a diferença quando a questão é projetar melhores sistemas ferroviários — melhorando o desempenho, aumentando a confiabilidade e simplificando a instalação.

Se tiver a curiosidade de saber mais como manifolds de alta qualidade podem beneficiar sistemas ferroviários, fale hoje mesmo com nossa equipe.
